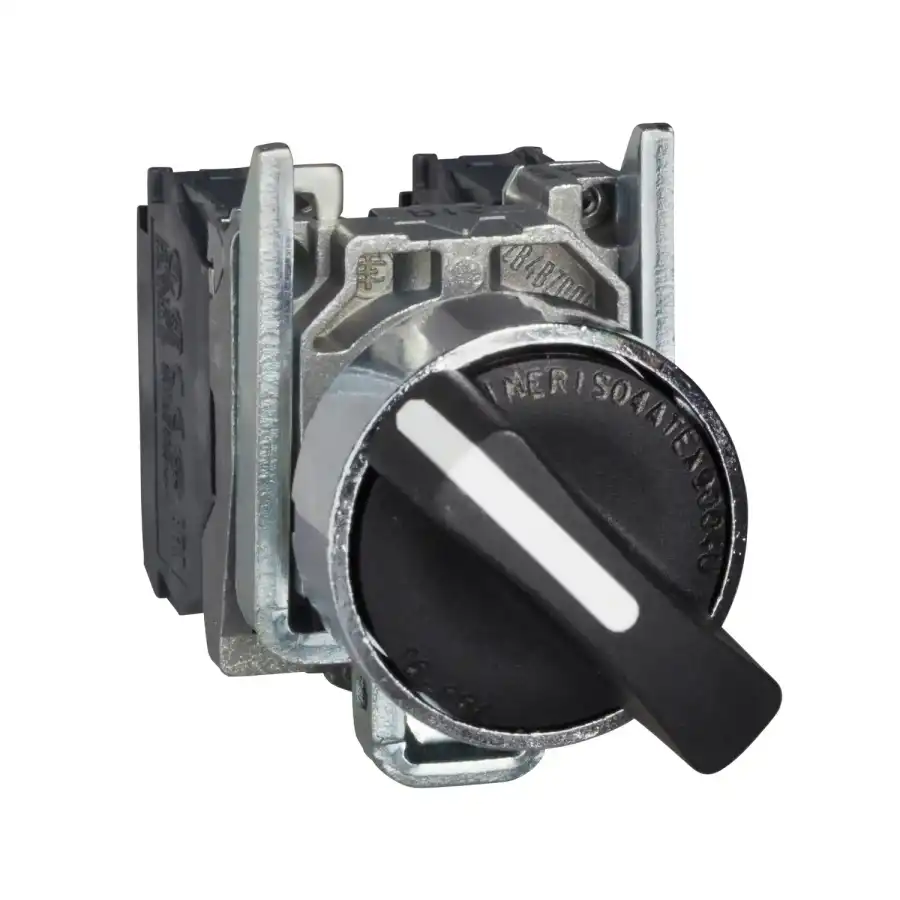

Schneider Electric - XB4BD33EX - Komple selektör anahtar, Harmony XB4, siyah Ø22 mm, 3 pozisyon +/ - 45° - yerinde kal, 2 NO, ATEX

Yüksek basınçlı rondelaya direnç

7000000 Pa -de 55 °C, mesafe: 0,1 m

Cihaz montajı

Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunIEC 60947-1

Sabitleme merkezi

>= 30 x 40 mm (destek paneli)

Gömme derinliği

43 mm

İşaretleme

Ex tb IIIC

Sinyalleme birimi başlığı biçimi

Yuvarlak

Operatör konum bilgisi

3 konum +/- 45°

Kontak işlemi

Yavaş kesen

Kontak kullanımı

Standart kontaklar

Pozitif açıklık

Olmadan

Tork değeri

0,14 N.m Elektrik durumu değişimi YOK

Mekanik dayanıklılık

3000000 cycles

Bağlantılar - terminaller

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1

Sıkma torku

0,8…1,2 N.m 'e uygunIEC 60947-1

Vida başının şekli

Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Kontak malzemesi

Gümüş alaşım (Ag/Ni)

Kisa devre korumasi

10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1

[Ith] klasik açık hava termik akımı

10 A 'e uygunIEC 60947-5-1

[Ui] nominal yalıtım voltajı

600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1

[Uimp] nominal darbe dayanım voltajı

6 kV 'e uygunIEC 60947-1

[Ie] nominal çalışma akımı

3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1

Elektrik dayanıklılığı

1000000 cycles AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1: appendix C
1000000 cycles AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1: appendix C
1000000 cycles AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1: appendix C
1000000 cycles DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1: appendix C
1000000 cycles DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1: appendix C

Elektrik güvenilirliği IEC 60947-5-4

Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunIEC 60947-5-4
Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunIEC 60947-5-4
