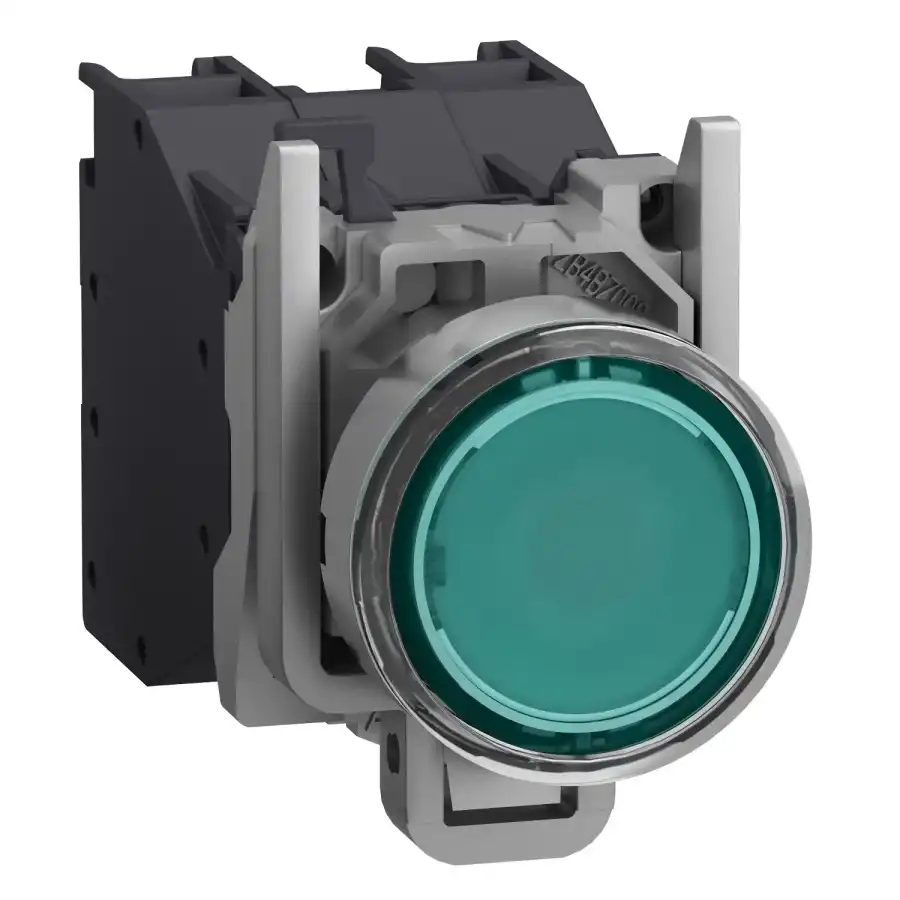

| Ana | Ürün serisi | Harmony XB4 | | Ürün ya da bileşen tipi | Eksiksiz ışıklı basmalı düğme | | Ürün grubu | XB4 | | Şev malzemesi | Krom kaplı metal | | Sabitleme bileziği malzemesi | Zamak | | Montaj çapı | 22 mm | | Bölünemez miktar başına satış | 1 | | Toz bölgesi | Bölge 21 - 22 | | Gaz bölgesi | Alan 1-2 | | Operatörün tipi | Yaylı kurma | | Operatör profili | Yeşil sıva altı | | Operatör ek bilgisi | Koruyucu kapak (renksiz silikon) | | Kontak tipi ve düzenleme | 1 NA | Tamamlayıcı | Genişlik | 46,2 mm | | Yükseklik | 30 mm | | Derinlik | 72 mm | | Ürün ağırlığı | 0,108 kg | | Cihaz montajı | Sabitleme deliği - çap: 22,5 mm +/- 0.2 mm 'e uygunIEC 60947-1 | | Sabitleme merkezi | >= 30 x 40 mm (destek paneli) 1…6 mm | | Gömme derinliği | 58 mm | | İşaretleme | Harici db web mb IIC Gb II 2 GD Harici sekme IIIC Db | | Sinyalleme birimi başlığı biçimi | Yuvarlak | | Kontak işlemi | Yavaş kesen | | Pozitif açıklık | Olmadan | | Çalışma hareketi | 1,657 mm (engagement point) 4,622 mm (changing state point) 4,452 mm (toplam hareket) | | Çalışma gücü | 3,962 N | | Mekanik dayanıklılık | 5000000 cycles | | Bağlantılar - terminaller | Vida kelepçesi terminalleri, 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1 Vida kelepçesi terminalleri, 1 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1 | | Sıkma torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 | | [Ith] klasik açık hava termik akımı | 10 A 'e uygunIEC 60947-5-1 | | [Ui] nominal yalıtım voltajı | 415 V | | [Ie] nominal çalışma akımı | 1,9 A -de 380 V, AC, A600 'e uygunIEC 60947-5-1 3 A -de 240 V, AC, A600 'e uygunIEC 60947-5-1 6 A -de 120 V, AC, A600 'e uygunIEC 60947-5-1 0,27 A -de 250 V, DC, Q300 'e uygunIEC 60947-5-1 0,55 A -de 125 V, DC, Q300 'e uygunIEC 60947-5-1 2,87 A -de 24 V, DC, Q300 'e uygunIEC 60947-5-1 | | Sinyalleme tipi | Sabit | | Işık kaynağı | Entegre LED | | [Us] nominal besleme gerilimi | 24...254 V AC/DC | | Akım tüketimi | 2...10 mA | | Hizmet ömrü | 100000 h | Ortam | Koruyucu bakım | TH | | Depolama ortam koşulları | -40…70 °C | | Nominal çalışma ortam sıcaklığı | -20…75 °C | | Aşırı gerilim kategorisi | I 'e uygunIEC 60536 | | IP koruma derecesi | IP66 'e uygunIEC 60529 | | Standartlar | IEC 60079-0:2009 IEC 60079-7:2009 EN/IEC 60079-18:2009 IEC 60079-31:2009 UL 60079-0 UL 60079-18 UL 60079-31 ANSI/ISA 12.12.01 CSA C22.2 No 213 | | Ürün sertifikaları | INERIS 04ATEX9004U | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 3,0 cm | | Package 1 Width | 11,5 cm | | Package 1 Length | 15,0 cm | | Package 1 Weight | 123,0 g | Sürdürülebilirlik Teklifi | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | |
