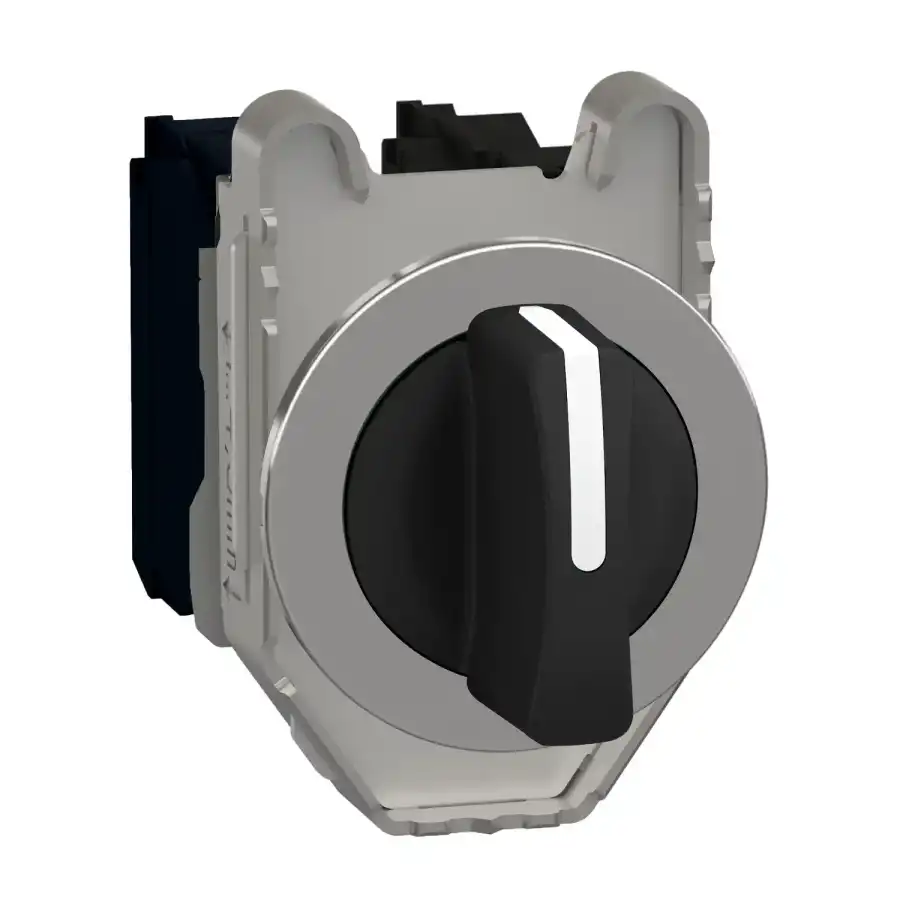

| Ana | Ürün serisi | Harmony XB4
| | Ürün ya da bileşen tipi | Selektör anahtarı
| | Ürün grubu | XB4F
| | Şev malzemesi | Krom kaplı metal
| | Sabitleme bileziği malzemesi | Zamak
| | Montaj çapı | 30,5 mm
| | Bölünemez miktar başına satış | 1
| | Başlık tipi | Ankastre
| | Sinyalleme birimi başlığı biçimi | Yuvarlak
| | Operatörün tipi | Sabit
| | Operatör profili | Siyah standart kol
| | Operatör konum bilgisi | 3 konum +/- 45°
| | Kontak tipi ve düzenleme | 2 NA
| | Kontak işlemi | Yavaş kesen
| | Bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
| Tamamlayıcı | Yükseklik | 47 mm
| | Genişlik | 36,6 mm
| | Derinlik | 70 mm
| | Terminallerin açıklaması ISO n°1 | (23-24)NO
(13-14)NO
| | Ürün ağırlığı | 0,105 kg
| | Yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m
| | Cihaz montajı | Yerleşik
| | Sabitleme merkezi | 40 x 50 mm (1...6 mm ince panel)
| | Sabitleme modu | Vidalarla
| | Kontak kullanımı | Standart kontaklar
| | Pozitif açıklık | Olmadan
| | Tork değeri | 0,14 N.m Elektrik durumu değişimi YOK
| | Mekanik dayanıklılık | 1000000 cycles
| | Sıkma torku | 0,8…1,2 N.m 'e uygunIEC 60947-1
| | Vida başının şekli | Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
| | Kontak malzemesi | Gümüş alaşım (Ag/Ni)
| | Kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
| | [Ith] klasik açık hava termik akımı | 10 A 'e uygunIEC 60947-5-1
| | [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
| | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1
| | [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
| | Elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
| | Elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4
| | Cihaz sunumu | Açılı
| Ortam | Koruyucu bakım | TH
| | Depolama ortam koşulları | -40…70 °C
| | Nominal çalışma ortam sıcaklığı | -40…70 °C
| | Aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 60536
| | IP koruma derecesi | IP66 'e uygunIEC 60529
IP67 'e uygunIEC 60529
IP69 'e uygunIEC 60529
IP69K 'e uygunISO 20653
Type 13 'e uygunUL 50 E
Type 12 'e uygunUL 50 E
Type 4 'e uygunUL 50 E
Type 4X 'e uygunUL 50 E
| | IK koruma derecesi | IK04 conforming to IEC 50102
| | Standartlar | CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
| | Ürün sertifikaları | UL listeli
CSA
CCC
EAC
| | Titreşim direnci | 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6
2 mm, tepeden tepeye (f= 2…10 Hz) 'e uygunIEC 60068-2-6
| | Darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
25 gn (süre = 6 ms) için 1000 shocks on each axis 'e uygunIEC 60068-2-27
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 8,600 cm
| | Package 1 Width | 5,200 cm
| | Package 1 Length | 4,300 cm
| | Package 1 Weight | 130,000 g
| | Unit Type of Package 2 | BB1
| | Number of Units in Package 2 | 5
| | Package 2 Height | 8,600 cm
| | Package 2 Width | 4,300 cm
| | Package 2 Length | 26,500 cm
| | Package 2 Weight | 651,000 g
| | Unit Type of Package 3 | S03
| | Number of Units in Package 3 | 80
| | Package 3 Height | 30,000 cm
| | Package 3 Width | 30,000 cm
| | Package 3 Length | 40,000 cm
| | Package 3 Weight | 10,998 kg
| Sürdürülebilirlik Teklifi | REACh Düzenlemesi |
 REACh Bildirisi
| | REACh, SVHC içermez | Evet
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
| | Toksik ağır metal içermez | Evet
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
