| Ana | Ürün serisi | Harmony XB5

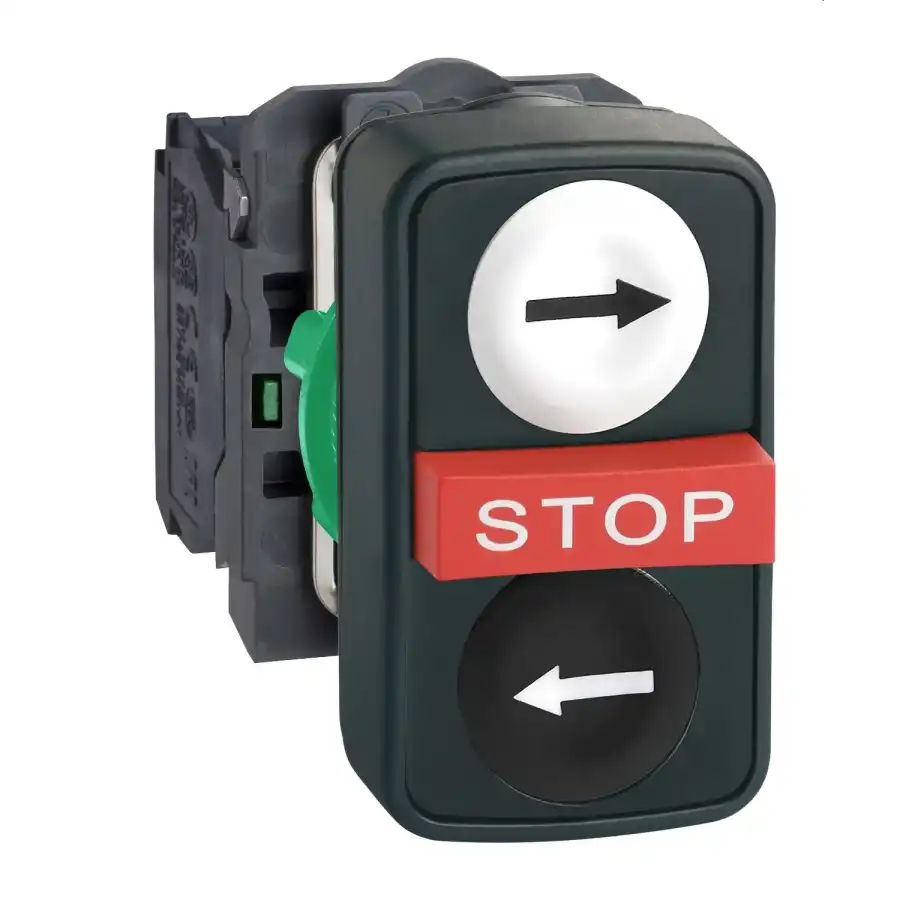

| | Ürün ya da bileşen tipi | Üç başlı yaylı buton
| | Ürün grubu | XB5
| | Şev malzemesi | Koyu gri plastik
| | Sabitleme bileziği malzemesi | Plastik
| | Başlık tipi | Standard
| | Montaj çapı | 22 mm
| | Sinyalleme birimi başlığı biçimi | Dikdörtgen
| | Operatörün tipi | Yaylı kurma
| | Operatör profili | 2 sıva altı - 1 merkezi çıkık STOP basmalı düğmesi
| | Operatörlerin açıklaması | Beyaz ''sağ ok'' - siyah ''sol ok'' - kırmızı ''STOP''
| | Kontak tipi ve düzenleme | 2 NA + 1 NK
| | Kontak işlemi | Yavaş kesen
| | Bağlantılar - terminaller | Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
Yaylı terminaller, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Yaylı terminaller, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
| | Cihaz sunumu | Açılı
| Tamamlayıcı | Ürün ağırlığı | 0,063 kg
| | Yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m
| | Işaretin rengi | Beyaz başlıklarda siyah işaret
Yeşil, kırmızı veya siyah başlıklarda beyaz işaret
| | Operatör profili | Kırmızı çıkık, DUR (beyaz)
Beyaz sıva altı, sağ ok (siyah)
Siyah sıva altı, sol ok (beyaz)
| | Kontak kullanımı | Standart kontaklar
| | Pozitif açıklık | Ile 'e uygunIEC 60947-5-1 ek K
| | Çalışma hareketi | 1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)
| | Çalışma gücü | 3,5 N NK değişimi elektrik durumu
3,8 N Elektrik durumu değişimi YOK
| | Mekanik dayanıklılık | 1000000 cycles
| | Sıkma torku | 0,8…1,2 N.m 'e uygunIEC 60947-1
| | Vida başının şekli | Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
| | Kontak malzemesi | Gümüş alaşım (Ag/Ni)
| | Kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
| | [Ith] klasik açık hava termik akımı | 10 A 'e uygunIEC 60947-5-1
| | [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
| | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1
| | [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
| | Elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
| | Elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4
| Ortam | Depolama ortam koşulları | -40…70 °C
| | Nominal çalışma ortam sıcaklığı | -25…70 °C
| | Elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140
| | IP koruma derecesi | IP67 'e uygunIEC 60529
IP69 'e uygunIEC 60529
IP69K
| | NEMA koruma derecesi | NEMA 13
NEMA 4X
| | IK koruma derecesi | IK03 conforming to IEC 50102
| | Standartlar | IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-1
UL 508
JIS C8201-5-1
JIS C8201-1
| | Ürün sertifikaları | DNV
LROS (Lloyds register of shipping)
UL listeli
GL
BV
CSA
| | Titreşim direnci | 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
| | Darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 3,000 cm
| | Package 1 Width | 8,500 cm
| | Package 1 Length | 5,000 cm
| | Package 1 Weight | 60,000 g
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
