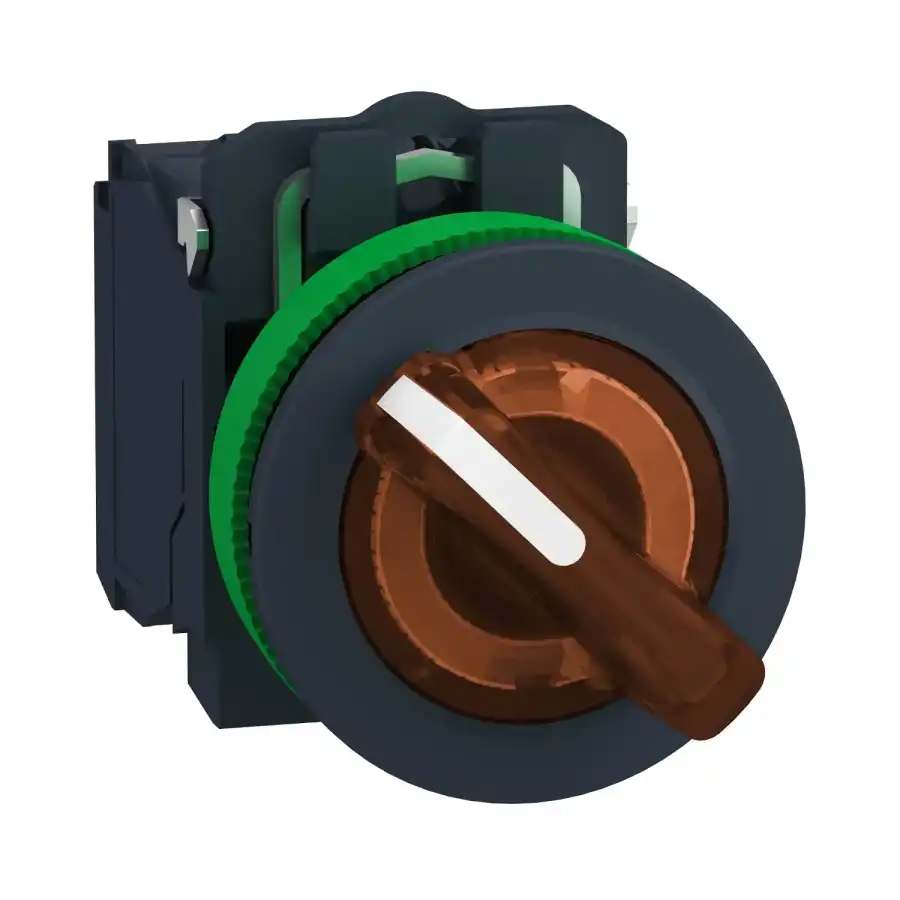

XB5FK125B5 - Harmony XB5, Aydınlatmalı selektör anahtar gömme, plastik, turuncu, Ø30, 2 pozisyonlu, yerinde kal, 24 V AC/DC, 1 NO + 1 NC - 1

XB5FK125B5 - Harmony XB5, Aydınlatmalı selektör anahtar gömme, plastik, turuncu, Ø30, 2 pozisyonlu, yerinde kal, 24 V AC/DC, 1 NO + 1 NC

Ürün Kodu : XB5FK125B5
%57
indirim
1.803,00 TL
775,29 ₺ / 775,29 TL + KDV
3 ay içinde kargoda
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Ürün serisi Harmony XB5
Ürün ya da bileşen tipi Işıklı seçici anahtar
Ürün grubu XB5F
Şev malzemesi Koyu gri plastik
Başlık tipi Ankastre
Montaj çapı 30,5 mm
Bölünemez miktar başına satış 1
Sinyalleme birimi başlığı biçimi Yuvarlak
Operatörün tipi Sabit
Operatör profili Turuncu standart kol, işaretsiz
Operatör konum bilgisi 2 konum 90°
Kontak tipi ve düzenleme 1 NA + 1 NK
Kontak işlemi Yavaş kesen
Bağlantılar - terminaller Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
Ampul tabanı Entegre LED
[Us] nominal besleme gerilimi 24 V AC/DC -de 50/60 Hz
Tamamlayıcı
Yükseklik 42 mm
Genişlik 36,6 mm
Derinlik 71 mm
Terminallerin açıklaması ISO n°1 (21-22)NC
(13-14)NO
Yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C, mesafe: 0,1 m
Kontak kullanımı Standart kontaklar
Pozitif açıklık NK kontak ile 'e uygunIEC 60947-5-1 ek K
Mekanik dayanıklılık 1000000 cycles
Sıkma torku 0,8…1,2 N.m 'e uygunIEC 60947-1
Vida başının şekli Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Kontak malzemesi Gümüş alaşım (Ag/Ni)
Kisa devre korumasi 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
[Ith] klasik açık hava termik akımı 10 A 'e uygunIEC 60947-5-1
[Ui] nominal yalıtım voltajı 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947-1
[Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
Elektrik dayanıklılığı 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
Elektrik güvenilirliği IEC 60947-5-4 Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4
Işık kaynağı Evrensel LED
Besleme gerilimi limitleri 19,2…30 V DC
Cihaz sunumu Açılı
Ortam
Koruyucu bakım TH
Depolama ortam koşulları -40…70 °C
Nominal çalışma ortam sıcaklığı -40…70 °C
Elektrik çarpmasına karşı koruma sınıfı Sınıf II 'e uygunIEC 60536
IP koruma derecesi IP66 'e uygunIEC 60529
IP67
IP69
IP69K
NEMA koruma derecesi NEMA 13
NEMA 4X
IK koruma derecesi IK03 conforming to IEC 50102
Standartlar IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Ürün sertifikaları UL listeli
CSA
Titreşim direnci 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 4,300 cm
Package 1 Width 5,300 cm
Package 1 Length 8,600 cm
Package 1 Weight 57,000 g
Sürdürülebilirlik Teklifi
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
