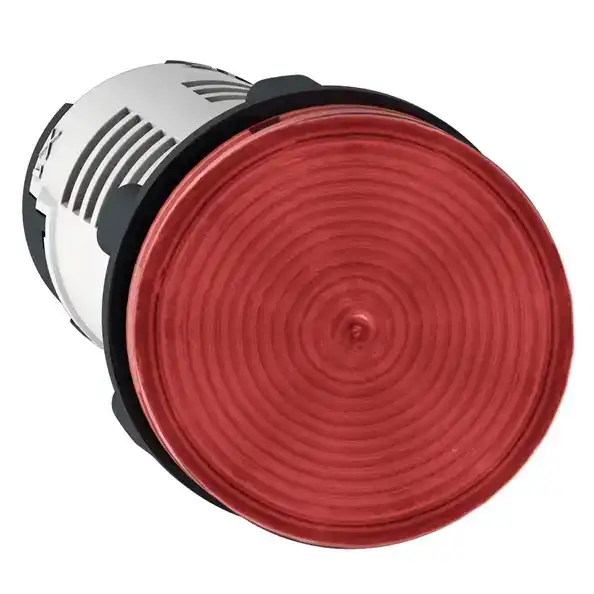

| Ana | Ürün serisi | Harmony XB7 | | Ürün ya da bileşen tipi | Pilot ışığı | | Ürün grubu | XB7 | | Montaj çapı | 22 mm | | Bölünemez miktar başına satış | 10 | | Sinyalleme birimi başlığı biçimi | Yuvarlak | | Başlık/operatör veya lens rengi | Kırmızı | | Işık kaynağı | LED | | Ampul tabanı | Entegre LED | | [Us] nominal besleme gerilimi | 24 V AC/DC 50/60 Hz | | Cihaz sunumu | Monolitik ürün | Tamamlayıcı | Yükseklik | 29 mm | | Genişlik | 29 mm | | Derinlik | 54 mm | | Terminallerin açıklaması ISO n°1 | (X1-X2)PL | | Ürün ağırlığı | 0,02 kg | | Cihaz montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-5-1 | | Sabitleme merkezi | >= 30 x 40 mm (destek paneli) metal 1…6 mm >= 30 x 40 mm (destek paneli) plastik 2…6 mm | | Sabitleme modu | Sabitleme somunu baş altı: 2…2,4 N.m | | Bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 | | Sıkma torku | 0,8…1,2 N.m 'e uygunEN 60947-1 | | Vida başının şekli | Çapraz ile uyumludur JIS No 1 tornavida Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida | | [Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 | | Sinyalleme tipi | Sabit | | Besleme gerilimi limitleri | 19,2…30 V DC 21,6…26,4 V AC | | Akım tüketimi | 20...27 mA | | Hizmet ömrü | 70000 h nominal gerilimde ve 25 °C | Ortam | Koruyucu bakım | TH | | Depolama ortam koşulları | -40…70 °C | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Aşırı gerilim kategorisi | Class II 'e uygunIEC 60536 | | IP koruma derecesi | IP20 'e uygunIEC 60529 (arka yüz) IP65 'e uygunIEC 60529 (ön yüz) | | NEMA koruma derecesi | NEMA 4 'e uygunUL 50 E NEMA 12 'e uygunUL 50 E | | Standartlar | JIS C8201-5-1 UL 508 EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-1 | | Titreşim direnci | 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 | | Elektromanyetik uyumluluk | Kesintili alan emisyonusınıf B 'e uygunEN 55011 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 3,0 cm | | Package 1 Width | 3,0 cm | | Package 1 Length | 5,2 cm | | Package 1 Weight | 18,0 g | | Unit Type of Package 2 | BAG | | Number of Units in Package 2 | 10 | | Package 2 Height | 4,0 cm | | Package 2 Width | 13,0 cm | | Package 2 Length | 17,5 cm | | Package 2 Weight | 184,0 g | | Unit Type of Package 3 | S01 | | Number of Units in Package 3 | 100 | | Package 3 Height | 15,0 cm | | Package 3 Width | 15,0 cm | | Package 3 Length | 40,0 cm | | Package 3 Weight | 2,156 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | RoHS muafiyet bilgileri | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
