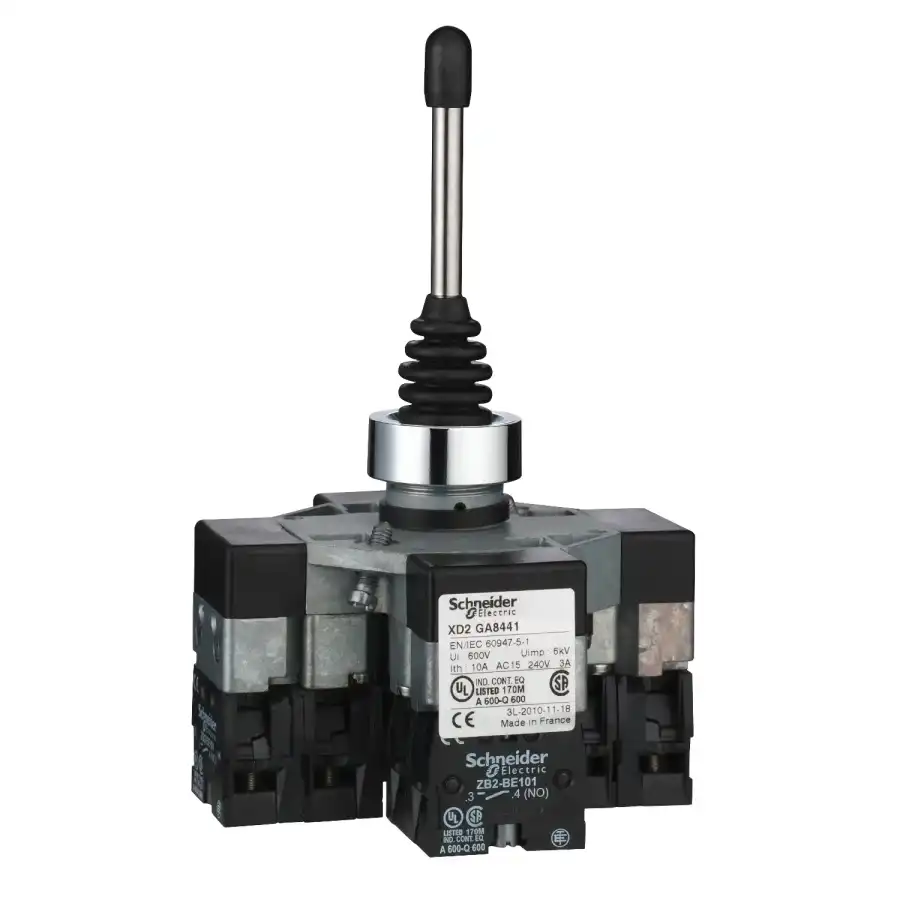

| Ana | Ürün serisi | Harmony XB5 | | Ürün ya da bileşen tipi | Eksiksiz denetim kolu kontrolörü | | Ürün grubu | XD2 | | Montaj çapı | 22 mm | | Şev malzemesi | Krom kaplı metal | Tamamlayıcı | [Ui] nominal yalıtım voltajı | 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 600 V (kirlilik derecesi 3) 'e uygunUL 508 600 V (kirlilik derecesi 3) 'e uygunCSA C22.2 No 14 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 | | Operatör konum bilgisi | Tüm yönler | | Yön başına çentik | 2 | | Operatör yönü bilgisi | 4 yön | | Kontak tipi ve düzenleme | 2 NA için yavaş kesen | | Kisa devre korumasi | 10 A gG (gl) Neozed kartuş sigortası 'e uygunIEC 60947-5-1 | | Bağlantılar - terminaller | Tutucu vida kelepçesi terminalleri, 1 x 0,5 mm² Tutucu vida kelepçesi terminalleri, 2 x 1,5 mm² kablo uçlu veya uçsuz Faston konnektörler 6,3 mm | | Elektrik dayanıklılığı | 1000000 cycles, AC-15 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15 -de 127 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15 -de 24...48 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13 -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13 -de 48 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13 -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) | | Kontak kodu gösterimi | A600-Q600 | | Aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 61140 | | Mekanik dayanıklılık | 1000000 cycles | | Sabitleme merkezi | 90 x 90 mm | | Dönüş | 0 konumuna | | Yükseklik | 145 mm | | Derinlik | 90 mm | | Ürün ağırlığı | 0,55 kg | | [Ie] nominal çalışma akımı | 0,27 A -de 250 V, DC-13, Q300 'e uygunIEC 60947-5-1 3 A -de 240 V, AC-15, A300 | Ortam | Standartlar | IEC 60947-5-1 | | Ürün sertifikaları | CSA LROS (Lloyds register of shipping) | | Koruyucu bakım | TC | | Depolama ortam koşulları | -40…70 °C | | Nominal çalışma ortam sıcaklığı | -25…70 °C | | Titreşim direnci | 5 gn (f= 40…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 20 gn 'e uygunIEC 60068-2-27 | | IP koruma derecesi | IP66 conforming to IEC 60529 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 9,2 cm | | Package 1 Width | 9,4 cm | | Package 1 Length | 14,2 cm | | Package 1 Weight | 570,0 g | | Unit Type of Package 2 | S03 | | Number of Units in Package 2 | 18 | | Package 2 Height | 30 cm | | Package 2 Width | 30 cm | | Package 2 Length | 40 cm | | Package 2 Weight | 10,747 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | |
