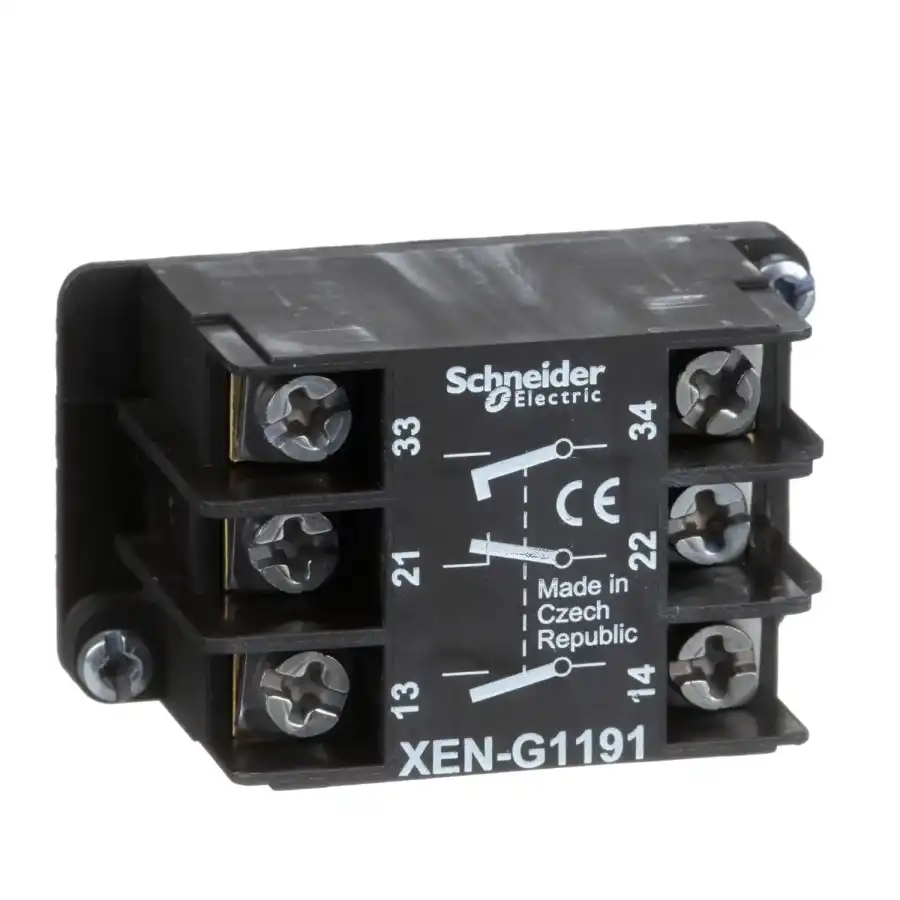

| Ana | Ürün serisi | Harmony XAC | | Ürün ya da bileşen tipi | Kontak bloğu | | Bileşen adı | XENG | | Elektrikli devre tipi | Kontrol devresi | | Kontak bloğu uygulama | 2 hızlı | | Kontak bloğu tipi | Tek | | İşletme tipi | Yaylı kurma | | Ürün uyumluluğu | XACA XACA9...başlık | | Kontak tipi ve düzenleme | 1 NK + 2 NA | | Bloğun montajı | Ön montaj | | Kontak işlemi | Yavaş kesen Kademeli | Tamamlayıcı | Bağlantılar - terminaller | Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu | | Mekanik dayanıklılık | 1000000 cycles | | Kontak kodu gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A | | [Ithe] klasik muhafazalı termik akım | 10 A | | [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 | | Terminaller arasında maksimum direnç | 25 MOhm | | Çalışma gücü | 18 N | | Kisa devre korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG | | W cinsinden nominal çalışma gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C | | Terminallerin açıklaması ISO n°1 | (21-22)NC (33-34)NO_CL (13-14)NO | | Ürün ağırlığı | 0,04 kg | Ortam | Standartlar | UL 508 EN/IEC 60947-5-1 CSA C22.2 No 14 | | Nominal çalışma ortam sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 100 gn 'e uygunIEC 60068-2-27 | | Aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 3,0 cm | | Package 1 Width | 4,0 cm | | Package 1 Length | 5,5 cm | | Package 1 Weight | 42,0 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 100 | | Package 2 Height | 15,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 4,55 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 1600 | | Package 3 Height | 77,0 cm | | Package 3 Width | 80,0 cm | | Package 3 Length | 60,0 cm | | Package 3 Weight | 81,3 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
