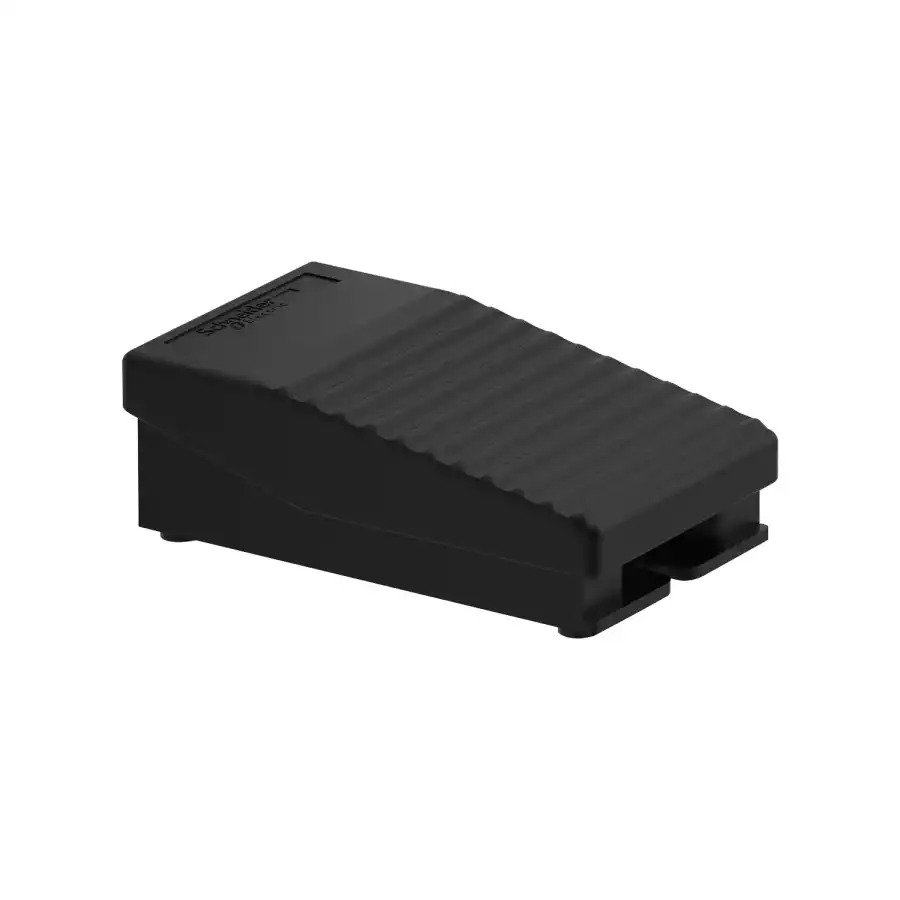

| Ana | Ürün serisi | Harmony XPE | | Ürün ya da bileşen tipi | Ayak anahtarı | | Malzeme | Plastik | | Ayak anahtarı tipi | Tek ayak anahtarı | | Ürün grubu | XPEA | | Tetik mekanizması | Tetik mekanizmasız | | Kontak işlemi | 1 adım | | Kontak tipi ve düzenleme | 1 NK + 1 NA | | Renk | Siyah | Tamamlayıcı | Pozitif açıklık | Ile 'e uygunIEC 60947-5-1 ek K | | Bağlantılar - terminaller | Vida kelepçesi terminali, <= 1 x 2,5 mm² kablo uçlu veya uçsuz Vida kelepçesi terminali, <= 2 x 1,5 mm² kablo uçlu veya uçsuz | | Kablo girişi | M20 kablo rakoru için 1 düz delik M16 kablo rakoru için 1 düz delik | | Mekanik dayanıklılık | 2000000 cycles | | [Ie] nominal çalışma akımı | 3 A, 240 V, AC-15, A300 0,27 A, 250 V, DC-13, Q300 'e uygunIEC 60947-5-1 ek A | | [Ui] nominal yalıtım voltajı | 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 500 V (kirlilik derecesi 3) 'e uygunNF C 20-040 grup C 500 V (kirlilik derecesi 3) 'e uygunVDE 0110 grup C 300 V 'e uygunUL 508 300 V 'e uygunCSA C22.2 No 14 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 | | Terminaller arasında maksimum direnç | 25 MOhm 'e uygunIEC 60255-7 kategori 3 25 MOhm 'e uygunNF C 93-050 yöntem A | | Kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 10 A kartuş sigortası tip gG 'e uygunVDE 0660-200 | | W cinsinden nominal çalışma gücü | 10 W DC-13, çalisma hizi <60 cyc/mn, 5000000 cycles, 24 V, yük faktörü: 0,5 'e uygunIEC 60947-5-1 appendix C 4 W DC-13, çalisma hizi <60 cyc/mn, 5000000 cycles, 120 V, yük faktörü: 0,5 'e uygunIEC 60947-5-1 appendix C 7 W DC-13, çalisma hizi <60 cyc/mn, 5000000 cycles, 48 V, yük faktörü: 0,5 'e uygunIEC 60947-5-1 appendix C | | Ürün ağırlığı | 0,275 kg | Ortam | Standartlar | IEC 60947-5-1 | | Koruyucu bakım | TH | | Nominal çalışma ortam sıcaklığı | -25…55 °C | | Depolama ortam koşulları | -40…70 °C | | Titreşim direnci | 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 25 gn 'e uygunIEC 60068-2-27 | | Aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 Class II 'e uygunNF C 20-030 | | IP koruma derecesi | IP43 conforming to IEC 60529 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 12,5 cm | | Package 1 Width | 9,4 cm | | Package 1 Length | 18,9 cm | | Package 1 Weight | 334,0 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 4 | | Package 2 Height | 15,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 1,69 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 64 | | Package 3 Height | 77,0 cm | | Package 3 Width | 80,0 cm | | Package 3 Length | 60,0 cm | | Package 3 Weight | 35,54 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
