| Ana | Ürün serisi | Harmony XB5

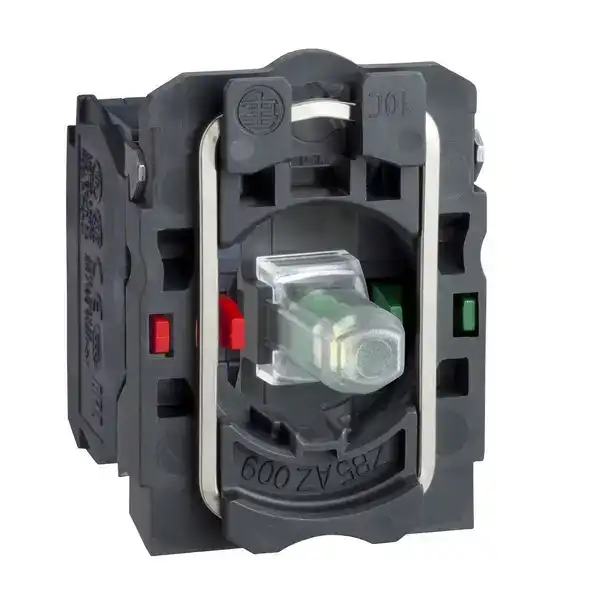

| | Ürün ya da bileşen tipi | Eksiksiz gövde/kontak tertibatı ve ışık bloğu
| | Ürün grubu | ZB5
| | Sabitleme bileziği malzemesi | Plastik
| | Bölünemez miktar başına satış | 1
| | Başlık tipi | Standard
| | Kontak tipi ve düzenleme | 1 NA + 1 NK
| | Kontak işlemi | Yavaş kesen
| | Bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1
| | Işık kaynağı | Universal LED
| | Ampul tabanı | Entegre LED
| | Işık bloğu beslemesi | Doğrudan
| | Işık kaynağı rengi | Beyaz
| Tamamlayıcı | CAD genel genişliği | 30 mm
| | CAD genel yüksekliği | 42 mm
| | CAD genel derinliği | 32 mm
| | Terminallerin açıklaması ISO n°1 | (13-14)NO
(11-12)NC
| | Ürün ağırlığı | 0,042 kg
| | Kontak kullanımı | Standart
| | Pozitif açıklık | Ile 'e uygunEN/IEC 60947-5-1 ek K
| | Çalışma hareketi | 1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)
| | Çalışma gücü | 2 N NK değişimi elektrik durumu
2,3 N Elektrik durumu değişimi YOK
| | Çalışma torku | 0,05 N.m Elektrik durumu değişimi YOK
| | Mekanik dayanıklılık | 5000000 cycles
| | Sıkma torku | 0,8…1,2 N.m 'e uygunEN 60947-1
| | Vida başının şekli | Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
| | Kontak malzemesi | Gümüş alaşım (Ag/Ni)
| | Kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
| | [Ith] klasik açık hava termik akımı | 10 A 'e uygunEN/IEC 60947-5-1
| | [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
| | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN 60947-1
| | [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
| | Elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
| | Elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
| | Sinyalleme tipi | Sabit
| | [Us] nominal besleme gerilimi | 24 V AC/DC -de 50/60 Hz
| | Besleme gerilimi limitleri | 19,2…30 V DC
21,6…26,4 V AC
| | Akım tüketimi | 18 mA
| | Hizmet ömrü | 100000 h nominal gerilimde ve 25 °C
| | Kesinti dayanımı | 1 kV 'e uygunIEC 61000-4-5
| | Cihaz sunumu | Temel alt montajlar
| Ortam | Koruyucu bakım | TH
| | Depolama ortam koşulları | -40…70 °C
| | Çalışma için ortam hava sıcaklığı | -40…70 °C
| | Elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 60536
| | Standartlar | JIS C8201-5-1
EN/IEC 60947-1
EN/IEC 60947-5-4
UL 508
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
| | Ürün sertifikaları | CSA
LROS (Lloyds register of shipping)
UL listeli
BV
GL
DNV
| | Titreşim direnci | 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
| | Darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
| | Hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4
| | Elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3
| | Elektrostatik deşarja direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-2-6
8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-2-6
| | Elektromanyetik emisyon | Sınıf B 'e uygunIEC 55011
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 5,6 cm
| | Package 1 Width | 3,4 cm
| | Package 1 Length | 5,4 cm
| | Package 1 Weight | 38,0 g
| | Unit Type of Package 2 | S02
| | Number of Units in Package 2 | 100
| | Package 2 Height | 15 cm
| | Package 2 Width | 30 cm
| | Package 2 Length | 40 cm
| | Package 2 Weight | 4,12 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | REACh, SVHC içermez | Evet
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
| | Cıva içermez | Evet
| | RoHS muafiyet bilgileri |
Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
