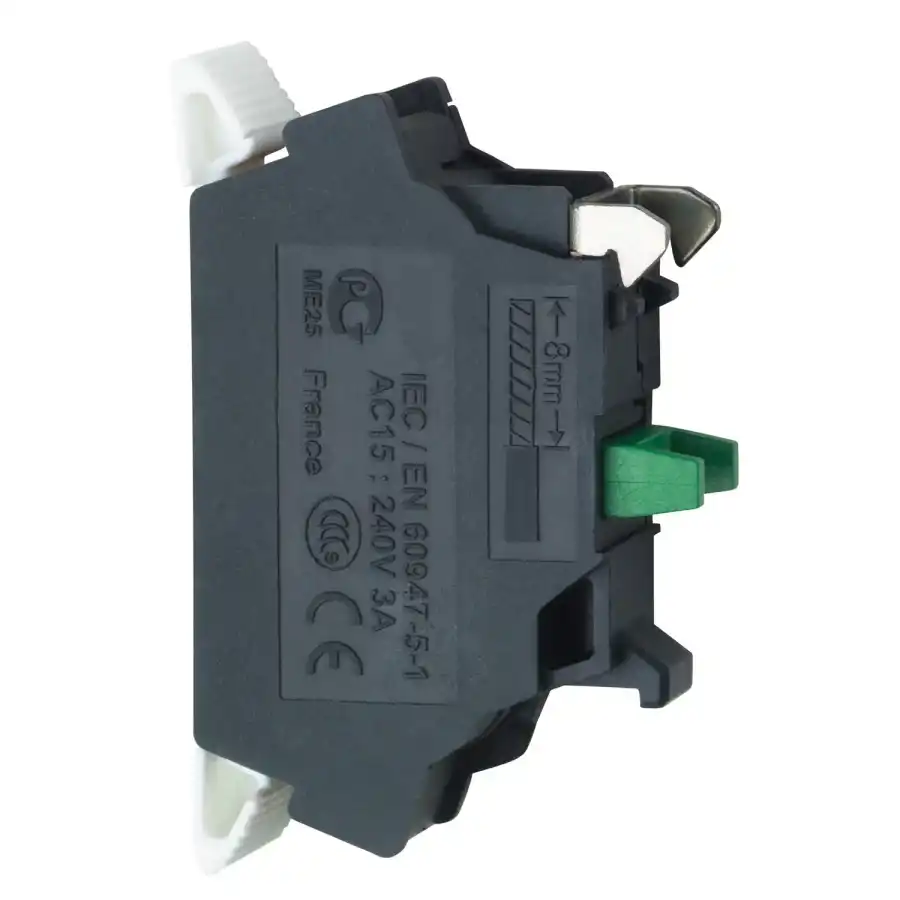

| Ana | Ürün serisi | Harmony XB5 Harmony XB4 | | Ürün ya da bileşen tipi | Kontak bloğu | | Ürün grubu | ZBE | | Bölünemez miktar başına satış | 5 | | IP koruma derecesi | IP20 'e uygunIEC 60529 | | Kontak işlemi | Yavaş kesen | | Kontak bloğu tipi | Tek | | Kontak kullanımı | Standart kontaklar | | Bağlantılar - terminaller | Itme, <= 2 x 1,5 mm² with wire end ferrule 'e uygunIEC 60947-1 Itme, >= 1 x 0.34 mm² without wire end ferrule 'e uygunIEC 60947-1 | Tamamlayıcı | CAD genel genişliği | 34,3 mm | | CAD genel yüksekliği | 14,8 mm | | CAD genel derinliği | 9,8 mm | | Ürün ağırlığı | 0,005 kg | | Kontak tipi ve düzenleme | 1 NA | | Pozitif açıklık | Olmadan | | Çalışma hareketi | 2,05 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) | | Çalışma gücü | 2,45 N Elektrik durumu değişimi YOK | | Mekanik dayanıklılık | 10000000 cycles | | Kontak malzemesi | Gümüş alaşım (Ag/Ni) | | Kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 | | [Ith] klasik açık hava termik akımı | 10 A 'e uygunIEC 60947-5-1 | | [Ui] nominal yalıtım voltajı | 300 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 | | [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60947-1 | | [Ie] nominal çalışma akımı | 6 A -de 120 V, AC-15, A300 'e uygunIEC 60947-5-1 3 A -de 240 V, AC-15, A300 'e uygunIEC 60947-5-1 0,55 A -de 125 V, DC-13, Q300 'e uygunIEC 60947-5-1 0,27 A -de 250 V, DC-13, Q300 'e uygunIEC 60947-5-1 | | Bloğun montajı | Ön montaj | | Cihaz sunumu | Temel elaman | Ortam | Koruyucu bakım | TH | | Depolama ortam koşulları | -40…70 °C | | Nominal çalışma ortam sıcaklığı | -40…70 °C | | Standartlar | IEC 60947-1 IEC 60947-5-1 IEC 60947-5-4 IEC 60947-5-5 UL 60947-1 UL 60947-5-1 UL 60947-5-5 UL 1059 UL 486E CSA C22.2 No 60947-1 CSA C22.2 No 60947-5-1 CSA C22.2 No 158 CSA C22.2 No 65 IACS E10 | | Ürün sertifikaları | BV LROS (Lloyds register of shipping) EAC IECEE CB Şeması CCC UL DNV-GL CSA | | Titreşim direnci | 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 25 mm peak to peak (f= 2…10 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 25 gn (süre = 6 ms) için 1000 shocks on each axis 'e uygunIEC 60068-2-27 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 5,600 cm | | Package 1 Width | 4,200 cm | | Package 1 Length | 5,400 cm | | Package 1 Weight | 9,000 g | | Unit Type of Package 2 | BB1 | | Number of Units in Package 2 | 4 | | Package 2 Height | 5,600 cm | | Package 2 Width | 4,200 cm | | Package 2 Length | 5,400 cm | | Package 2 Weight | 43,000 g | | Unit Type of Package 3 | S02 | | Number of Units in Package 3 | 320 | | Package 3 Height | 15,000 cm | | Package 3 Width | 30,000 cm | | Package 3 Length | 40,000 cm | | Package 3 Weight | 3,731 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
