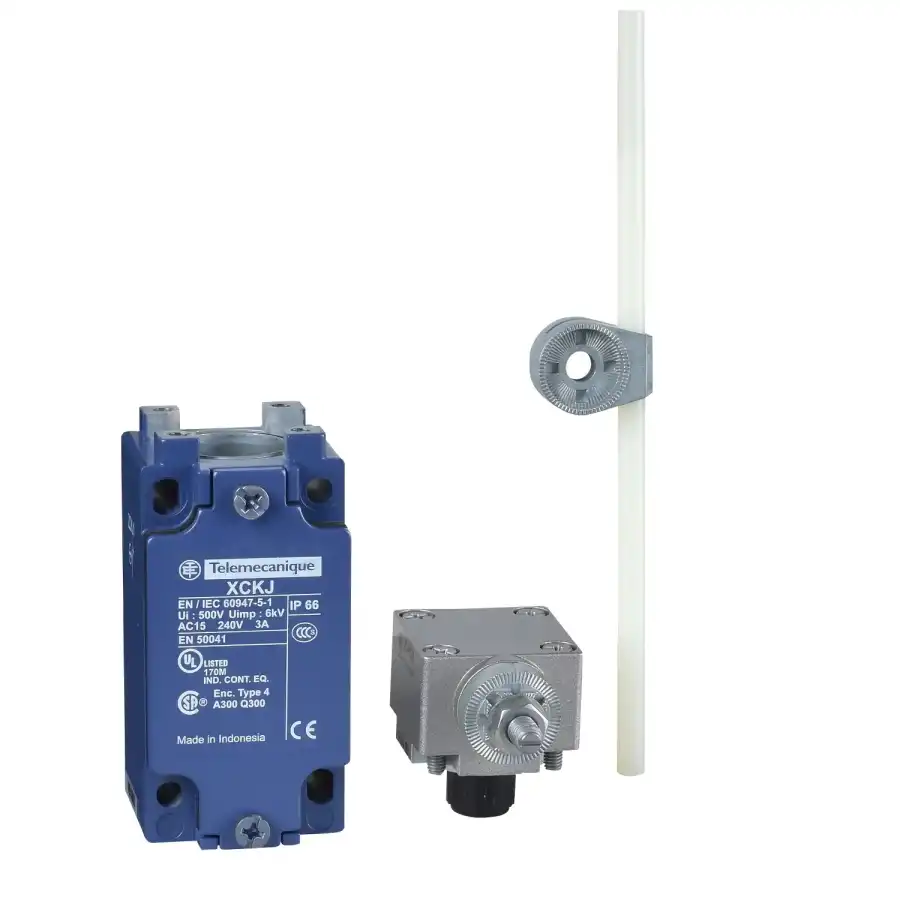

XCKJ10559H29 - limit anahtarı, XC Standart, XCKJ, termoplastik yuvarlak çubuk kol 6 mm, 1NC+1 NO, ani, M20 - 1

XCKJ10559H29 - limit anahtarı, XC Standart, XCKJ, termoplastik yuvarlak çubuk kol 6 mm, 1NC+1 NO, ani, M20

Ürün Kodu : XCKJ10559H29
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Ürün serisi Telemecanique Limit anahtarları XC Standardı
Seri adı Standart biçim
Ürün ya da bileşen tipi Limit anahtarı
Ürün grubu XCKJ
Sensör tasarımı Form D 'e uygunCENELEC EN 50041
Gövde tipi Sabit
Başlık tipi Döner başlık
Malzeme Metal
Gövde malzemesi Zamak
Başlık malzemesi Zamak
Sabitleme Modu Gövdeyle
Çalışma başlığının hareketi Döner
Operatörün tipi Yaylı dönüş yuvarlak çubuk manivelası thermoplastik yuvarlak çubuk 6 mm, U = 200 mm
Yaklaşım tipi Yanal yaklaşım, 1 veya 2 programlanabilir yön
Kablo girişi M20 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 7…13 mm
Kutupların sayısı 2
Kontak tipi ve düzenleme 1 NK + 1 NA
Kontak işlemi Ani hareketli
Tamamlayıcı
Anahtar çalıştırma Hareketli parçalar aracılığıyla
Elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²
Kontak yalıtım biçimi Zb
Adımların sayısı 1
Pozitif açıklık Olmadan
Minimum açma torku 0,25 N.m
Maksimum çalıştırma hızı 1,5 m/s
[Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A300 'e uygunIEC 60947-5-1 ek A
0,27 A -de 250 V, DC-13, Q300 'e uygunIEC 60947-5-1 ek A
[Ithe] klasik muhafazalı termik akım 10 A
[Ui] nominal yalıtım voltajı 300 V 'e uygunUL 508
500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA C22.2 No 14
Terminaller arasında maksimum direnç 25 MOhm 'e uygunIEC 60255-7 kategori 3
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60664
6 kV 'e uygunIEC 60947-1
Kisa devre korumasi 10 A kartuş sigorta, tip gG
Elektrik dayanıklılığı 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
Mekanik dayanıklılık 30000000 cycles
Genişlik 40 mm
Yükseklik 77 mm
Derinlik 44 mm
Ürün ağırlığı 0,485 kg
Terminallerin açıklaması ISO n°1 (13-14)NO
(21-22)NC
Ortam
Darbe dayanımı 50 gn için 11 ms 'e uygunIEC 60068-2-27
Titreşim direnci 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6
IP koruma derecesi IP66 conforming to IEC 60529
IK koruma derecesi IK07 conforming to IEC 62262
Aşırı gerilim kategorisi Sınıf I 'e uygunIEC 61140
Sınıf I 'e uygunNF C 20-030
Nominal çalışma ortam sıcaklığı -25…70 °C
Depolama ortam koşulları -40…70 °C
Koruyucu bakım TH
Ürün sertifikaları CCC
CSA
UL
Standartlar UL 508
IEC 60947-5-1
IEC 60947-5-1
CSA C22.2 No 14
IEC 60204-1
CENELEC EN 50041
IEC 60204-1
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 4,200 cm
Package 1 Width 5,700 cm
Package 1 Length 20,700 cm
Package 1 Weight 482,000 g
Unit Type of Package 2 S02
Number of Units in Package 2 14
Package 2 Height 15,000 cm
Package 2 Width 30,000 cm
Package 2 Length 40,000 cm
Package 2 Weight 7,162 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
Mercury free Evet
RoHS exemption information
print Evet
Döngüsellik Profili Belirli geri dönüşüm işlemlerine gerek yoktur
Sözleşme garantisi
Garanti 18 months
