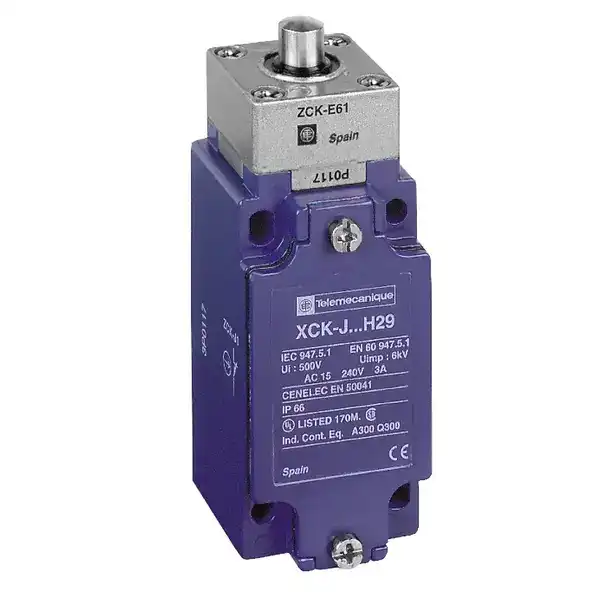

Ana | Ürün serisi | Telemecanique Limit switches XC Standard | | Seri adı | Standart biçim | | Ürün ya da bileşen tipi | Limit anahtarı | | Ürün grubu | XCKJ | | Sensör tasarımı | Biçim B 'e uygunCENELEC EN 50041 | | Gövde tipi | Sabit | | Başlık tipi | Pim başlığı | | Malzeme | Metal | | Gövde malzemesi | Zamak | | Başlık malzemesi | Zamak | | Sabitleme Modu | Gövdeyle | | Çalışma başlığının hareketi | Lineer | | Operatörün tipi | Yaylı dönüş pimi metal | | Yaklaşım tipi | Dikey yaklaşım, 1 yön | | Kablo girişi | Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9…12 mm | | Kutupların sayısı | 2 | | Kontak tipi ve düzenleme | 1 NK + 1 NA | | Kontak işlemi | Ani hareketli |
Tamamlayıcı | Anahtar çalıştırma | Uçta | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² | | Kontak yalıtım biçimi | Zb | | Adımların sayısı | 1 | | Pozitif açıklık | Ile | | Pozitif açıklık minimum gücü | 50 N | | Minimum açma gücü | 20 N | | Maksimum çalıştırma hızı | 0,5 m/s | | Tekrarlama doğruluğu | Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile | | [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 ek A 0,27 A -de 250 V, DC-13, Q300 'e uygunEN/IEC 60947-5-1 ek A | | [Ithe] klasik muhafazalı termik akım | 10 A | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | | Maximum resistance across terminals | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Mekanik dayanıklılık | 30000000 cycles | | Genişlik | 40 mm | | Yükseklik | 77 mm | | Derinlik | 44 mm | | Ürün ağırlığı | 0,43 kg | | Terminallerin açıklaması ISO n°1 | (13-14)NO (21-22)NC |
Ortam | Darbe dayanımı | 50 gn için 11 ms 'e uygunIEC 60068-2-27 | | Titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | IP koruma derecesi | IP66 'e uygunIEC 60529 | | IK koruma derecesi | IK07 'e uygunEN 50102 | | Aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Koruyucu bakım | TH | | Ürün sertifikaları | CSA UL CCC | | Standartlar | UL 508 EN 60204-1 CSA C22.2 No 14 EN 60947-5-1 IEC 60204-1 CENELEC EN 50041 IEC 60947-5-1 |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 4,2 cm | | Package 1 Width | 7 cm | | Package 1 Length | 13 cm | | Package 1 Weight | 425 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 18 | | Package 2 Height | 15 cm | | Package 2 Width | 30 cm | | Package 2 Length | 40 cm | | Package 2 Weight | 8,046 kg |
