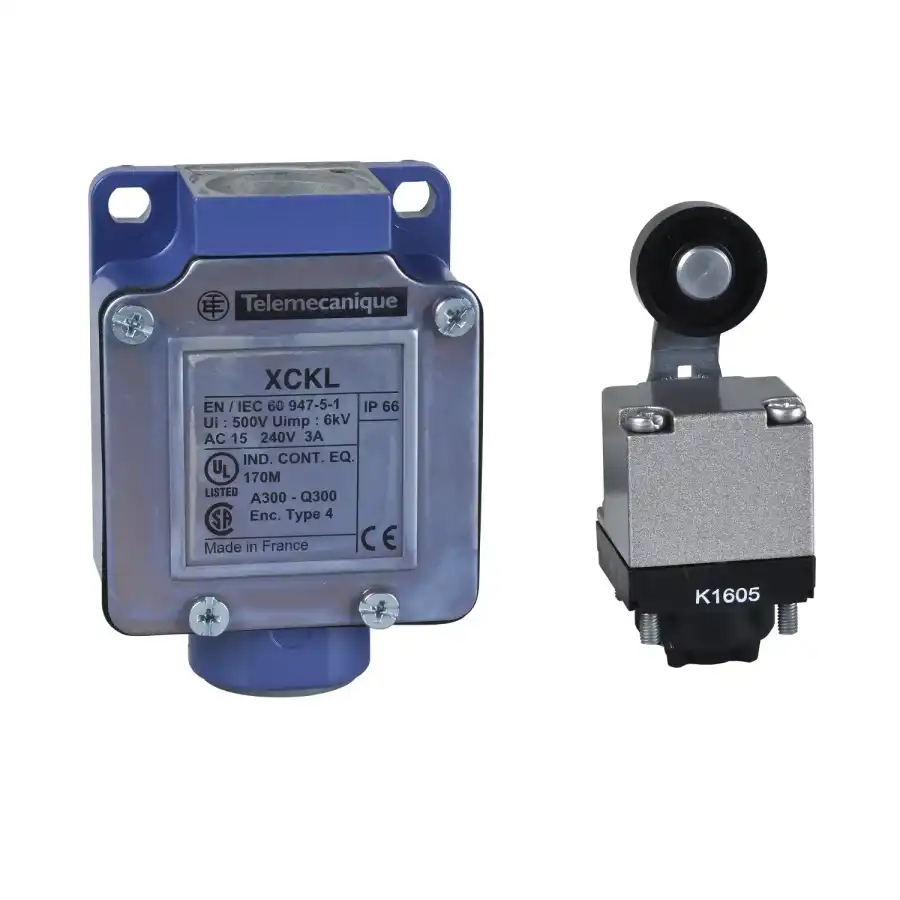

| Ana | Ürün serisi | Telemecanique Limit anahtarları XC Standardı | | Seri adı | Standart biçim | | Ürün ya da bileşen tipi | Limit anahtarı | | Ürün grubu | XCKL | | Gövde tipi | Sabit | | Başlık tipi | Döner başlık | | Malzeme | Metal | | Gövde malzemesi | Zamak | | Sabitleme Modu | Gövdeyle | | Çalışma başlığının hareketi | Döner | | Operatörün tipi | Yaylı dönüş makara manivelası thermoplastik | | Yaklaşım tipi | Yanal yaklaşım, 2 yön | | Kablo girişi | 1 metal kablo rakoru girişi, kablo dis çapi: 6…13,5 mm | | Kutupların sayısı | 2 | | Kontak tipi ve düzenleme | 1 NK + 1 NA | | Kontak işlemi | Ani hareketli | Tamamlayıcı | Anahtar çalıştırma | 30° kam aracılığıyla | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² | | Kontak yalıtım biçimi | Zb | | Adımların sayısı | 1 | | Pozitif açıklık | Ile | | Pozitif açıklık minimum torku | 0,25 N.m | | Minimum açma torku | 0,1 N.m | | Minimum çalıştırma hızı | 0,01 m/min | | Maksimum çalıştırma hızı | 1,5 m/s | | Kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunIEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A | | [Ithe] klasik muhafazalı termik akım | 10 A AC | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | | Terminaller arasında maksimum direnç | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Mekanik dayanıklılık | 15000000 cycles | | Genişlik | 52 mm | | Yükseklik | 72 mm | | Derinlik | 30 mm | | Ürün ağırlığı | 0,285 kg | | Terminallerin açıklaması ISO n°1 | (21-22)NC (13-14)NO | Ortam | Darbe dayanımı | 50 gn için 11 ms 'e uygunIEC 60068-2-27 | | Titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | IP koruma derecesi | IP66 conforming to IEC 60529 | | IK koruma derecesi | IK05 conforming to IEC 62262 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 | | Nominal çalışma ortam sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Koruyucu bakım | TC | | Ürün sertifikaları | CSA UL | | Standartlar | IEC 60204-1 CSA C22.2 No 14 IEC 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 3,200 cm | | Package 1 Width | 7,800 cm | | Package 1 Length | 16,000 cm | | Package 1 Weight | 306,000 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 31 | | Package 2 Height | 15,000 cm | | Package 2 Width | 30,000 cm | | Package 2 Length | 40,000 cm | | Package 2 Weight | 9,778 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Mercury free | Evet | | RoHS exemption information | Evet | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | Sözleşme garantisi |
