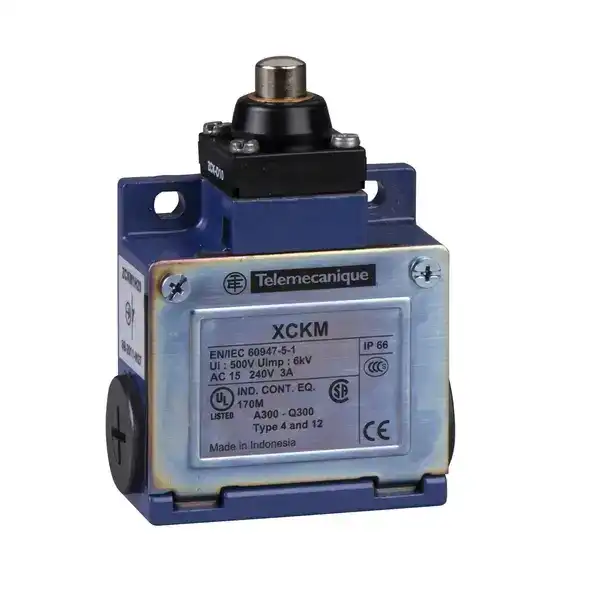

| Ana | Ürün serisi | Telemecanique Limit switches XC Standard | | Seri adı | Standart biçim | | Ürün ya da bileşen tipi | Limit anahtarı | | Ürün grubu | XCKM | | Gövde tipi | Sabit | | Başlık tipi | Pim başlığı | | Malzeme | Metal | | Gövde malzemesi | Zamak | | Sabitleme Modu | Gövdeyle | | Çalışma başlığının hareketi | Lineer | | Operatörün tipi | Yaylı dönüş pimi metal | | Yaklaşım tipi | Dikey yaklaşım, 1 yön | | Kablo girişi | Pg 11 kablo rakoru için 3 giriş tapped | | Kutupların sayısı | 2 | | Kontak tipi ve düzenleme | 1 NK + 1 NA | | Kontak işlemi | Ani hareketli | Tamamlayıcı | Anahtar çalıştırma | Uçta | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² | | Kontak yalıtım biçimi | Zb | | Adımların sayısı | 1 | | Pozitif açıklık | Ile | | Pozitif açıklık minimum gücü | 45 N | | Minimum açma gücü | 15 N | | Minimum çalıştırma hızı | 0,01 m/min | | Maksimum çalıştırma hızı | 0,5 m/s | | Tekrarlama doğruluğu | Açma noktalarında 0,05 mm 1 milyon çalışma döngüsü ile | | Kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunEN/IEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunEN/IEC 60947-5-1 ek A | | [Ithe] klasik muhafazalı termik akım | 10 A AC | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | | Maximum resistance across terminals | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Mekanik dayanıklılık | 20000000 cycles | | Genişlik | 64 mm | | Yükseklik | 64 mm | | Derinlik | 30 mm | | Ürün ağırlığı | 0,25 kg | | Terminallerin açıklaması ISO n°1 | (21-22)NC (13-14)NO | Ortam | Darbe dayanımı | 50 gn için 11 ms 'e uygunEN/IEC 60068-2-27 | | Titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunEN/IEC 60068-2-6 | | IP koruma derecesi | IP66 'e uygunEN/IEC 60529 | | IK koruma derecesi | IK05 'e uygunEN 50102 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Koruyucu bakım | TC | | Ürün sertifikaları | CSA UL CCC | | Standartlar | UL 508 IEC 60947-5-1 CSA C22.2 No 14 IEC 60204-1 EN 60204-1 EN 60947-5-1 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 3,2 cm | | Package 1 Width | 6,5 cm | | Package 1 Length | 14,8 cm | | Package 1 Weight | 267,0 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 27 | | Package 2 Height | 15,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 7,63 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 432 | | Package 3 Height | 77,0 cm | | Package 3 Width | 80,0 cm | | Package 3 Length | 60,0 cm | | Package 3 Weight | 131,124 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
