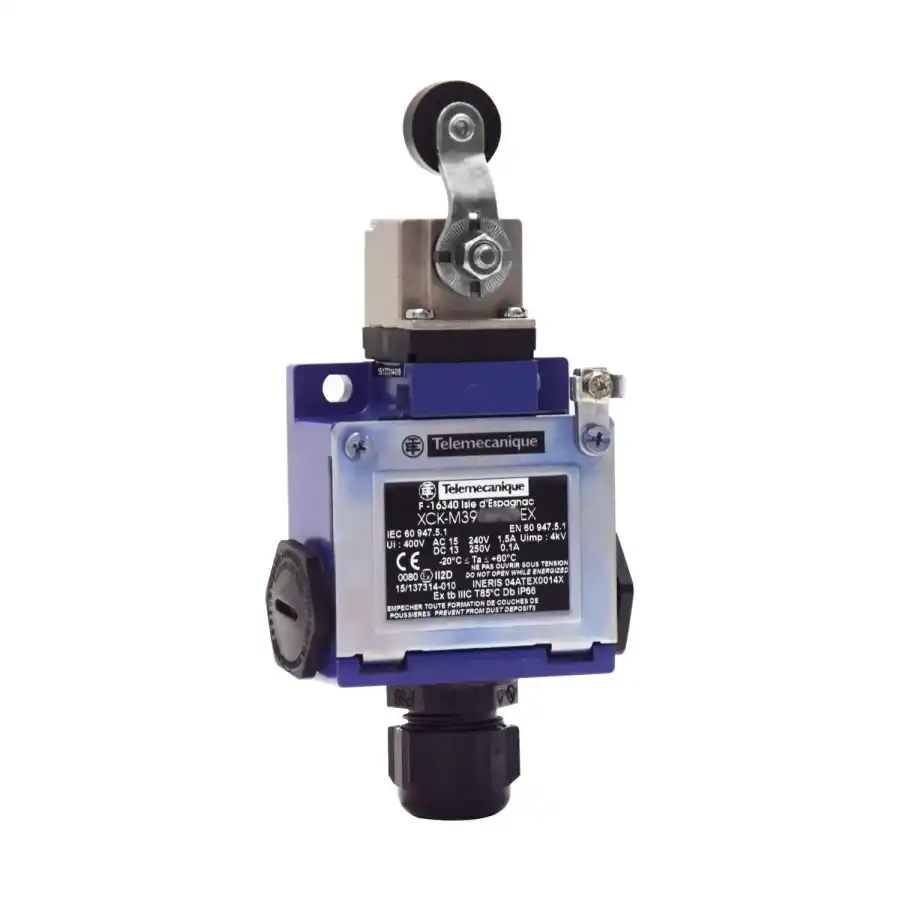

Ana Ürün serisi | Telemecanique Limit anahtarları XC Standardı | Seri adı | Standart biçim | Ürün ya da bileşen tipi | Limit anahtarı | Ürün grubu | XCKM | Gövde tipi | Sabit | Başlık tipi | Döner başlık | Malzeme | Metal | Sabitleme Modu | Gövdeyle | Çalışma başlığının hareketi | Döner | Operatörün tipi | Yaylı dönüş makara manivelası thermoplastik | Anahtar çalıştırma | 30° kam aracılığıyla | Yaklaşım tipi | Yanal yaklaşım, 2 yön | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 0,75 mm² | Kablo girişi sayısı | 1 yivli giriş için M20 x 1,5 kablo rakoru (dahil) 7…13 mm 2 yivli giriş için M20 x 1,5 kablo rakoru | Kutupların sayısı | 3 | Kontak tipi ve düzenleme | 2 NK + 1 NA | Kontak yalıtım biçimi | Zb | Kontak işlemi | Ani hareketli | Adımların sayısı | 1 | Pozitif açıklık | Ile | Minimum açma torku | 0,1 N.m | Maksimum çalıştırma hızı | 1,5 m/s | IP koruma derecesi | IP66 conforming to IEC 60529 | Tamamlayıcı Gövde malzemesi | Zamak | Pozitif açıklık minimum torku | 0,25 N.m | Minimum çalıştırma hızı | 0,01 m/min | Kontak kodu gösterimi | B300, AC-15 (Ue = 240 V), Ie = 1,5 A 'e uygunIEC 60947-5-1 B300, AC-15 (Ue = 240 V), Ie = 1,5 A 'e uygunIEC 60947-5-1 ek A R300, DC-13 (Ue = 250 V), Ie = 0,1 A 'e uygunIEC 60947-5-1 R300, DC-13 (Ue = 250 V), Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A | [Ithe] klasik muhafazalı termik akım | 6 A AC | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | Terminaller arasında maksimum direnç | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60664 4 kV 'e uygunIEC 60947-1 | Kisa devre korumasi | 6 A kartuş sigorta, tip gG | Elektrik dayanıklılığı | 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 3 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 2 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 1 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C | Mekanik dayanıklılık | 20000000 cycles | İşaretleme | II2 D-Ex tb IIIC T85°C Db IP66/67 | Genişlik | 63 mm | Yükseklik | 64 mm | Derinlik | 30 mm | Ortam Darbe dayanımı | 50 gn için 11 ms 'e uygunIEC 60068-2-27 | Titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 | Nominal çalışma ortam sıcaklığı | -20…60 °C | Koruyucu bakım | TC | Toz bölgesi | Bölge 21 - 22 | Ürün sertifikaları | INERIS 04ATEX0014X IEC-Ex INE 17.0020X | Standartlar | IEC 60079-31 IEC 60079-0 | Direktifler | 2014/34/EU - ATEX direktifi | Paketleme üniteleri Unit Type of Package 1 | PCE | Number of Units in Package 1 | 1 | Package 1 Height | 8,300 cm | Package 1 Width | 9,500 cm | Package 1 Length | 15,500 cm | Package 1 Weight | 384,000 g | Unit Type of Package 2 | S03 | Number of Units in Package 2 | 12 | Package 2 Height | 30,000 cm | Package 2 Width | 30,000 cm | Package 2 Length | 40,000 cm | Package 2 Weight | 5,100 kg | Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu | Green Premium ürünü | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | RoHS exemption information | Evet | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | Sözleşme garantisi |
