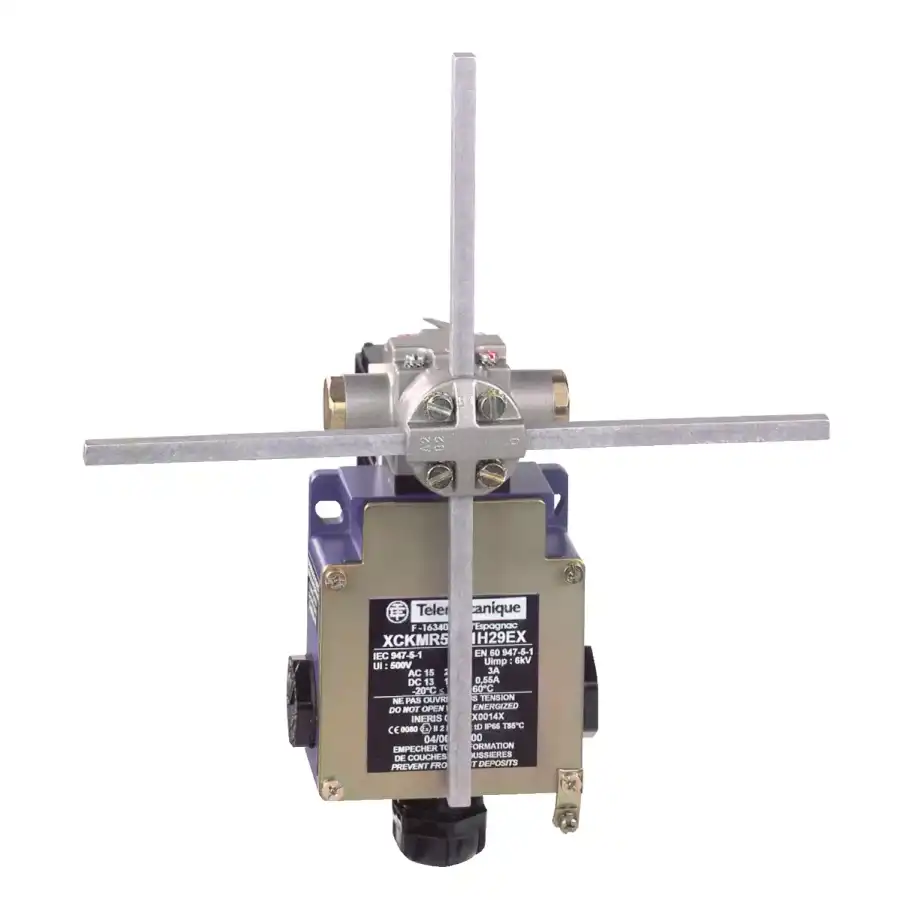

Sabit çapraz çubuk manivela metal kare çubuk 6 mm, U = 200 mm
Anahtar çalıştırma
Hareketli parçalar aracılığıyla
Yaklaşım tipi
Yanal yaklaşım, 2 yön
Elektrikli bağlantı
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²
Kablo girişi sayısı
1 yivli giriş için M20 x 1,5 kablo rakoru (dahil) 7…13 mm 2 yivli giriş için M20 x 1,5 kablo rakoru
Kutupların sayısı
4
Kontak tipi ve düzenleme
2 x (2 NK)
Kontak yalıtım biçimi
Zb
Kontak işlemi
Yavaş kesen, kademeli
Adımların sayısı
2
Yön basina kontak blogu (kontrol devresi)
Yön başına 1
Pozitif açıklık
Ile
Minimum açma torku
0,5 N.m
Maksimum çalıştırma hızı
1,5 m/s
IP koruma derecesi
IP66 conforming to IEC 60529
Tamamlayıcı
Minimum çalıştırma hızı
6 m/min
Maksimum hareket açısı
180 ° -180 °
Kontak kodu gösterimi
A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunIEC 60947-5-1 A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunIEC 60947-5-1 ek A Q150, DC-13 (Ue = 125 V), Ie = 0,55 A 'e uygunIEC 60947-5-1 Q150, DC-13 (Ue = 125 V), Ie = 0,55 A 'e uygunIEC 60947-5-1 ek A
[Ui] nominal yalıtım voltajı
300 V 'e uygunUL 508 500 V 'e uygunNF C 20-040 grup C 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 500 V (kirlilik derecesi 3) 'e uygunVDE 0110
Terminaller arasında maksimum direnç
25 MOhm 'e uygunIEC 60255-7 kategori 3 25 MOhm 'e uygunNF C 93-050 yöntem A
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1
Kisa devre korumasi
10 A kartuş sigorta, tip gG
Mekanik dayanıklılık
2000000 cycles
İşaretleme
II2 D-Ex tb IIIC T85°C Db IP66/67
Genişlik
118 mm
Yükseklik
77 mm
Derinlik
59 mm
Ortam
Darbe dayanımı
50 gn 'e uygunIEC 60068-2-27
Titreşim direnci
25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6
Elektrik çarpmasına karşı koruma sınıfı
Sınıf I 'e uygunIEC 60536 Sınıf I 'e uygunNF C 20-030
Nominal çalışma ortam sıcaklığı
-20…60 °C
Koruyucu bakım
TC
Toz bölgesi
Bölge 21 - 22
Ürün sertifikaları
INERIS 04ATEX0014X IEC-Ex INE 17.0020X
Standartlar
IEC 60079-31 IEC 60079-0
Direktifler
2014/34/EU - ATEX direktifi
Paketleme üniteleri
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
9,0 cm
Package 1 Width
9,0 cm
Package 1 Length
23,0 cm
Package 1 Weight
762,0 g
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu
Green Premium ürünü
EU RoHS Direktifi
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
