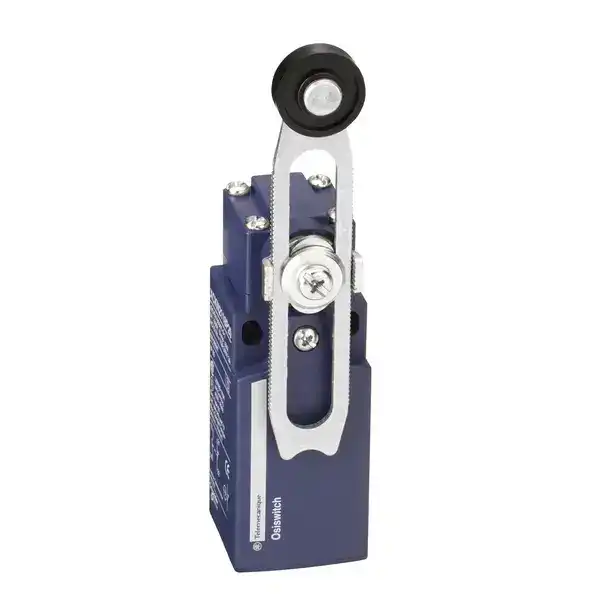

| Ana | Ürün serisi | Telemecanique Limit switches XC Standard | | Seri adı | Standart biçim | | Ürün ya da bileşen tipi | Limit anahtarı | | Ürün grubu | XCKN | | Sensör tasarımı | Kompakt | | Gövde tipi | Sabit | | Başlık tipi | Döner başlık | | Malzeme | Plastik | | Gövde malzemesi | Plastik | | Başlık malzemesi | Plastik | | Sabitleme Modu | Gövdeyle | | Çalışma başlığının hareketi | Döner | | Operatörün tipi | Yaylı dönüş makara manivelası thermoplastik değişken uzunluk | | Yaklaşım tipi | Yanal yaklaşım, 2 yön | | Kablo girişi | Pg 11 kablo rakoru için 1 giriş tapped | | Kutupların sayısı | 2 | | Kontak tipi ve düzenleme | 1 NK + 1 NA | | Kontak işlemi | Ani hareketli | Tamamlayıcı | Anahtar çalıştırma | 30° kam aracılığıyla | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² | | Kontak yalıtım biçimi | Zb | | Pozitif açıklık | Ile | | Pozitif açıklık minimum torku | 0,15 N.m | | Minimum açma torku | 0,1 N.m | | Maksimum çalıştırma hızı | 1,5 m/s | | Kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A R300, DC-13 (Ue = 250 V), Ie = 0,1 A 'e uygunEN/IEC 60947-5-1 ek A | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Mekanik dayanıklılık | 10000000 cycles | | Genişlik | 30 mm | | Yükseklik | 108…157 mm | | Derinlik | 42 mm | | Ürün ağırlığı | 0,18 kg | | Terminallerin açıklaması ISO n°1 | (13-14)NO (21-22)NC | Ortam | Darbe dayanımı | 45 gn için 11 ms 'e uygunIEC 60068-2-27 | | Titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | IP koruma derecesi | IP65 'e uygunIEC 60529 | | IK koruma derecesi | IK04 'e uygunEN 50102 | | Aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 Class II 'e uygunNF C 20-030 | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Koruyucu bakım | TC | | Ürün sertifikaları | UL CCC CSA | | Standartlar | EN 60947-5-1 EN 60204-1 CSA C22.2 No 14 IEC 60947-5-1 IEC 60204-1 UL 508 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 10,5 cm | | Package 1 Width | 16,0 cm | | Package 1 Length | 30,7 cm | | Package 1 Weight | 100,0 g | | Unit Type of Package 2 | BB1 | | Number of Units in Package 2 | 20 | | Package 2 Height | 10,5 cm | | Package 2 Width | 16,0 cm | | Package 2 Length | 30,7 cm | | Package 2 Weight | 2,04 kg | | Unit Type of Package 3 | S03 | | Number of Units in Package 3 | 60 | | Package 3 Height | 30,0 cm | | Package 3 Width | 30,0 cm | | Package 3 Length | 40,0 cm | | Package 3 Weight | 6,792 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
