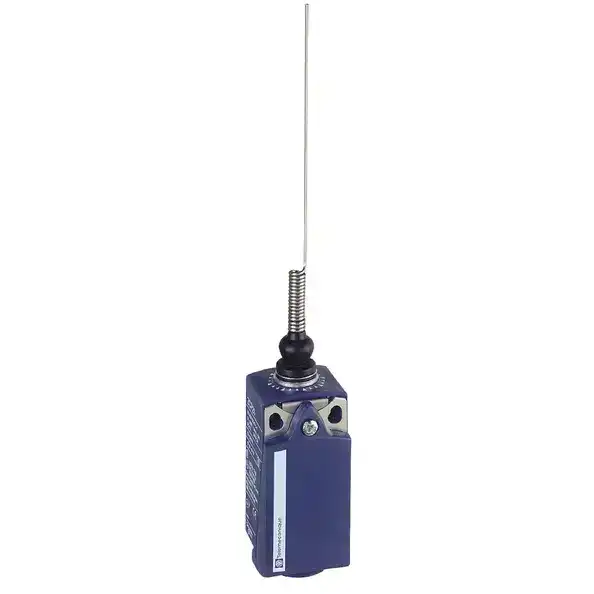

Ana Ürün serisi | Telemecanique Limit switches XC Standard | Seri adı | Standart biçim | Ürün ya da bileşen tipi | Limit anahtarı | Ürün grubu | XCKP | Sensör tasarımı | Kompakt | Gövde tipi | Sabit | Başlık tipi | Çok yönlü başlık | Malzeme | Plastik | Gövde malzemesi | Plastik | Başlık malzemesi | Zamak | Sabitleme Modu | Gövdeyle | Çalışma başlığının hareketi | Çok yönlü | Operatörün tipi | Yaylı dönüş kedi bıyığı | Yaklaşım tipi | Çok yönlü yaklaşım | Kutupların sayısı | 2 | Kontak tipi ve düzenleme | 1 NK + 1 NA | Kontak işlemi | Ani hareketli |
Tamamlayıcı Anahtar çalıştırma | Hareketli parçalar aracılığıyla | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² | Kablo girişi | M16 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 4…8 mm | Kontak yalıtım biçimi | Zb | Pozitif açıklık | Olmadan | Minimum açma torku | 0,13 N.m | Maksimum çalıştırma hızı | 1 m/s | Tekrarlama doğruluğu | Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile | Kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunEN/IEC 60947-5-1 ek A | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | Maximum resistance across terminals | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | Elektrik dayanıklılığı | 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | Mekanik dayanıklılık | 5000000 cycles | Genişlik | 31 mm | Yükseklik | 65 mm | Derinlik | 30 mm | Ürün ağırlığı | 0,085 kg | Terminallerin açıklaması ISO n°1 | (13-14)NO (21-22)NC |
Ortam Darbe dayanımı | 50 gn için 11 ms 'e uygunIEC 60068-2-27 | Titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | IP koruma derecesi | IP66 'e uygunIEC 60529 IP67 'e uygunIEC 60529 | IK koruma derecesi | IK04 'e uygunEN 50102 | Elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140 Sınıf II 'e uygunNF C 20-030 | Çalışma için ortam hava sıcaklığı | -25…70 °C | Depolama ortam koşulları | -40…70 °C | Koruyucu bakım | TC | Ürün sertifikaları | UL CCC CSA | Standartlar | EN 60204-1 IEC 60204-1 EN 60947-5-1 IEC 60947-5-1 CSA C22.2 No 14 UL 508 |
Paketleme üniteleri Unit Type of Package 1 | PCE | Number of Units in Package 1 | 1 | Package 1 Height | 3,2 cm | Package 1 Width | 4,6 cm | Package 1 Length | 21,6 cm | Package 1 Weight | 81,0 g | Unit Type of Package 2 | S02 | Number of Units in Package 2 | 33 | Package 2 Height | 15,0 cm | Package 2 Width | 30,0 cm | Package 2 Length | 40,0 cm | Package 2 Weight | 3,175 kg |
