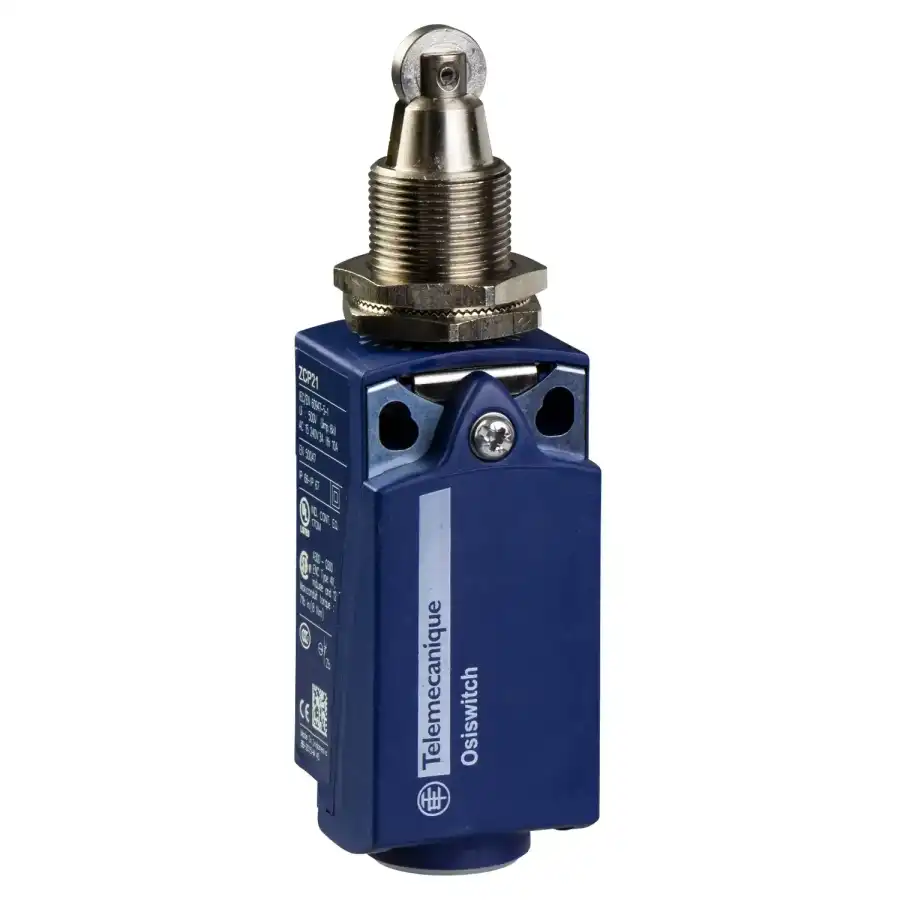

XCKP21H2P16 - limit anahtarı, limit anahtarları XC Standart, XCKP, M18 çelik makaralı piston, 1NC+1 NO, ani, M16

Ürün Kodu : XCKP21H2P16

Açıklamalar

Ana

Ürün serisi	Telemecanique Limit anahtarları XC Standardı
Seri adı	Standart biçim
Ürün ya da bileşen tipi	Limit anahtarı
Ürün grubu	XCKP
Sensör tasarımı	Kompakt
Gövde tipi	Sabit
Başlık tipi	M18 pim başlığı
Malzeme	Plastik
Gövde malzemesi	Plastik
Başlık malzemesi	Zamak
Sabitleme Modu	Kafayla
Çalışma başlığının hareketi	Lineer
Operatörün tipi	Yaylı dönüş makara pimi metal
Yaklaşım tipi	Yanal yaklaşım, 2 yön
Kutupların sayısı	2
Kontak tipi ve düzenleme	1 NK + 1 NA
Kontak işlemi	Ani hareketli

Tamamlayıcı

Anahtar çalıştırma	30° kam aracılığıyla
Elektrikli bağlantı	Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²
Kablo girişi	M16 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 4…8 mm
Kontak yalıtım biçimi	Zb
Pozitif açıklık	Ile
Pozitif açıklık minimum gücü	36 N
Minimum açma gücü	10 N
Maksimum çalıştırma hızı	0,5 m/s
Tekrarlama doğruluğu	Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile
Kontak kodu gösterimi	A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunEN/IEC 60947-5-1 ek A
[Ui] nominal yalıtım voltajı	300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14
Terminaller arasında maksimum direnç	25 MOhm 'e uygunIEC 60255-7 kategori 3
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1
Kisa devre korumasi	10 A kartuş sigorta, tip gG
Elektrik dayanıklılığı	5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
Mekanik dayanıklılık	10000000 cycles
Genişlik	31 mm
Yükseklik	65 mm
Derinlik	30 mm
Ürün ağırlığı	0,13 kg
Terminallerin açıklaması ISO n°1	(21-22)NC (13-14)NO

Ortam

Darbe dayanımı	50 gn için 11 ms 'e uygunIEC 60068-2-27
Titreşim direnci	25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6
IP koruma derecesi	IP66 conforming to IEC 60529 IP67 conforming to IEC 60529
IK koruma derecesi	IK04 conforming to EN 50102
Elektrik çarpmasına karşı koruma sınıfı	Sınıf II 'e uygunIEC 61140 Sınıf II 'e uygunNF C 20-030
Nominal çalışma ortam sıcaklığı	-25…70 °C
Depolama ortam koşulları	-40…70 °C
Koruyucu bakım	TC
Ürün sertifikaları	CSA CCC UL
Standartlar	EN 60204-1 CSA C22.2 No 14 IEC 60204-1 UL 508 EN 60947-5-1 IEC 60947-5-1

Paketleme üniteleri

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu	Green Premium ürünü
EU RoHS Direktifi	Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
Mercury free	Evet
RoHS exemption information	Evet
