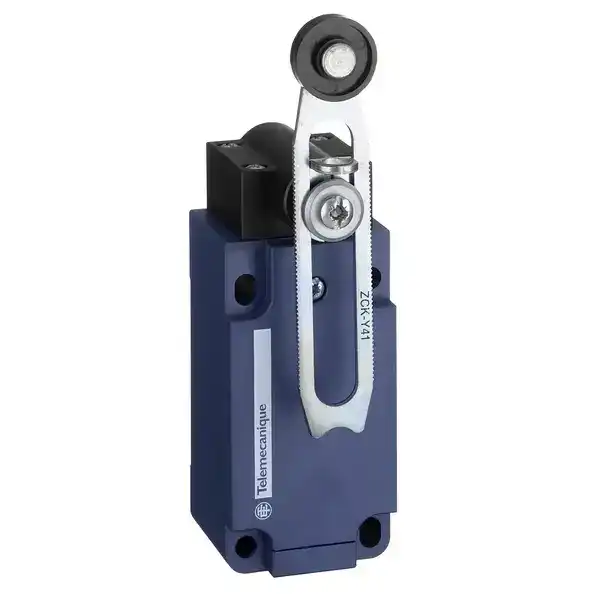

| Ana | Ürün serisi | Telemecanique Limit switches XC Standard | | Seri adı | Standart biçim | | Ürün ya da bileşen tipi | Limit anahtarı | | Ürün grubu | XCKS | | Sensör tasarımı | - | | Gövde tipi | Sabit | | Başlık tipi | Döner başlık | | Malzeme | Plastik | | Gövde malzemesi | Plastik | | Başlık malzemesi | Plastik | | Sabitleme Modu | Gövdeyle | | Çalışma başlığının hareketi | Döner | | Operatörün tipi | Yaylı dönüş makara manivelası thermoplastik değişken uzunluk | | Yaklaşım tipi | Yanal yaklaşım, 1 veya 2 programlanabilir yön | | Kablo girişi | Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9…12 mm | | Kutupların sayısı | 2 | | Kontak tipi ve düzenleme | 1 NK + 1 NA | | Kontak işlemi | Ani hareketli | Tamamlayıcı | Anahtar çalıştırma | 30° kam aracılığıyla | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² | | Kontak yalıtım biçimi | Zb | | Adımların sayısı | 1 | | Pozitif açıklık | Ile | | Minimum açma torku | 0,1 N.m | | Minimum çalıştırma hızı | 0,01 m/min | | Maksimum çalıştırma hızı | 1,5 m/s | | Kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunEN/IEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunEN/IEC 60947-5-1 ek A | | [Ithe] klasik muhafazalı termik akım | 10 A AC | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | | Maximum resistance across terminals | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Mekanik dayanıklılık | 20000000 cycles | | Genişlik | 40 mm | | Yükseklik | 117…172 mm | | Derinlik | 57 mm | | Ürün ağırlığı | 0,165 kg | | Terminallerin açıklaması ISO n°1 | (13-14)NO (21-22)NC | Ortam | Darbe dayanımı | 40 gn için 11 ms 'e uygunIEC 60068-2-27 | | Titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | IP koruma derecesi | IP67 'e uygunIEC 60529 IP66 'e uygunIEC 60529 | | IK koruma derecesi | IK05 'e uygunEN 50102 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140 Sınıf II 'e uygunNF C 20-030 | | Aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 Class II 'e uygunNF C 20-030 | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Koruyucu bakım | TC | | Ürün sertifikaları | UL CSA CCC | | Standartlar | UL 508 IEC 60204-1 EN 60947-5-1 IEC 60947-5-1 CENELEC EN 50041 EN 60204-1 CSA C22.2 No 14 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 4,1 cm | | Package 1 Width | 9,6 cm | | Package 1 Length | 13,2 cm | | Package 1 Weight | 187,0 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 22 | | Package 2 Height | 15,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 4,626 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
