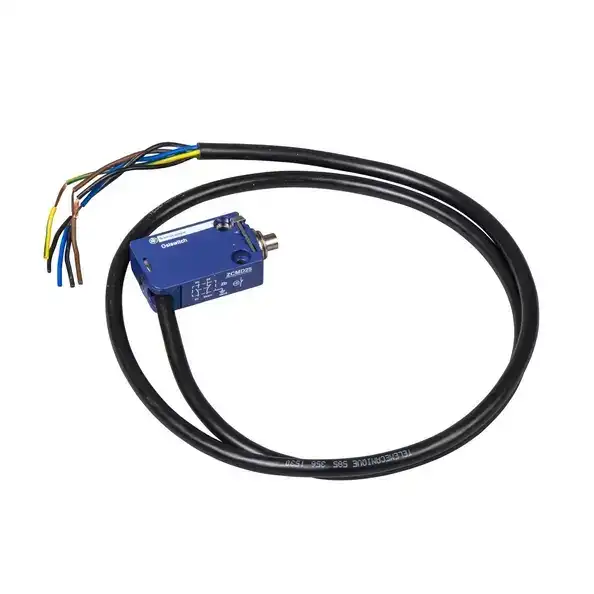

| Ana | Ürün serisi | Telemecanique Limit switches XC Standard | | Seri adı | Standart biçim | | Ürün ya da bileşen tipi | Limit anahtarı | | Ürün grubu | XCMD | | Sensör tasarımı | Minyatür | | Gövde tipi | Sabit | | Başlık tipi | Pim başlığı | | Malzeme | Metal | | Gövde malzemesi | Zamak | | Başlık malzemesi | Zamak | | Sabitleme Modu | Gövdeyle | | Çalışma başlığının hareketi | Lineer | | Operatörün tipi | Yaylı dönüş pimi metal | | Yaklaşım tipi | Dikey yaklaşım, 1 yön | | Kutupların sayısı | 2 | | Kontak tipi ve düzenleme | 1 NK + 1 NA | | Kontak işlemi | Ani hareketli | Tamamlayıcı | Anahtar çalıştırma | Uçta | | Elektrikli bağlantı | Çıkarılabilir kablo konnektörü | | Kablo uzunluğu | 2 m | | Kablo düzenleme | 5 x 0,75 mm² | | Tel yalıtım malzemesi | PvR | | Kontak yalıtım biçimi | Zb | | Pozitif açıklık | Ile | | Pozitif açıklık minimum gücü | 42,5 N | | Minimum açma gücü | 8,5 N | | Minimum çalıştırma hızı | 0,01 m/min | | Maksimum çalıştırma hızı | 0,5 m/s | | Kontak kodu gösterimi | B300, AC-15 (Ue = 240 V), Ie = 1,5 A 'e uygunEN/IEC 60947-5-1 ek A R300, DC-13 (Ue = 250 V), Ie = 0,1 A 'e uygunEN/IEC 60947-5-1 ek A | | [Ui] nominal yalıtım voltajı | 300 V (kirlilik derecesi 3) 'e uygunUL 508 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-5-1 300 V (kirlilik derecesi 3) 'e uygunCSA C22.2 No 14 | | [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60664 4 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 6 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13, 120 V, 1 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 3 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 2 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Mekanik dayanıklılık | 10000000 cycles | | Genişlik | 30 mm | | Yükseklik | 50 mm | | Derinlik | 16 mm | Ortam | Darbe dayanımı | 25 gn için 18 ms 'e uygunIEC 60068-2-27 | | Titreşim direnci | 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | IP koruma derecesi | IP66 'e uygunIEC 60529 IP67 'e uygunIEC 60529 IP68 'e uygunIEC 60529 | | IK koruma derecesi | IK06 'e uygunEN 62262 | | Aşırı gerilim kategorisi | Sınıf I | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Ürün sertifikaları | UL CSA | | Standartlar | EN 60947-5-1 CSA C22.2 No 14 UL 508 IEC 60947-5-1 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 2,0 cm | | Package 1 Width | 15,0 cm | | Package 1 Length | 15,0 cm | | Package 1 Weight | 246,0 g | | Unit Type of Package 2 | PAL | | Number of Units in Package 2 | 320 | | Package 2 Height | 60,0 cm | | Package 2 Width | 80,0 cm | | Package 2 Length | 320,0 cm | | Package 2 Weight | 78,72 kg | | Unit Type of Package 3 | S03 | | Number of Units in Package 3 | 40 | | Package 3 Height | 30,0 cm | | Package 3 Width | 30,0 cm | | Package 3 Length | 40,0 cm | | Package 3 Weight | 10,502 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
