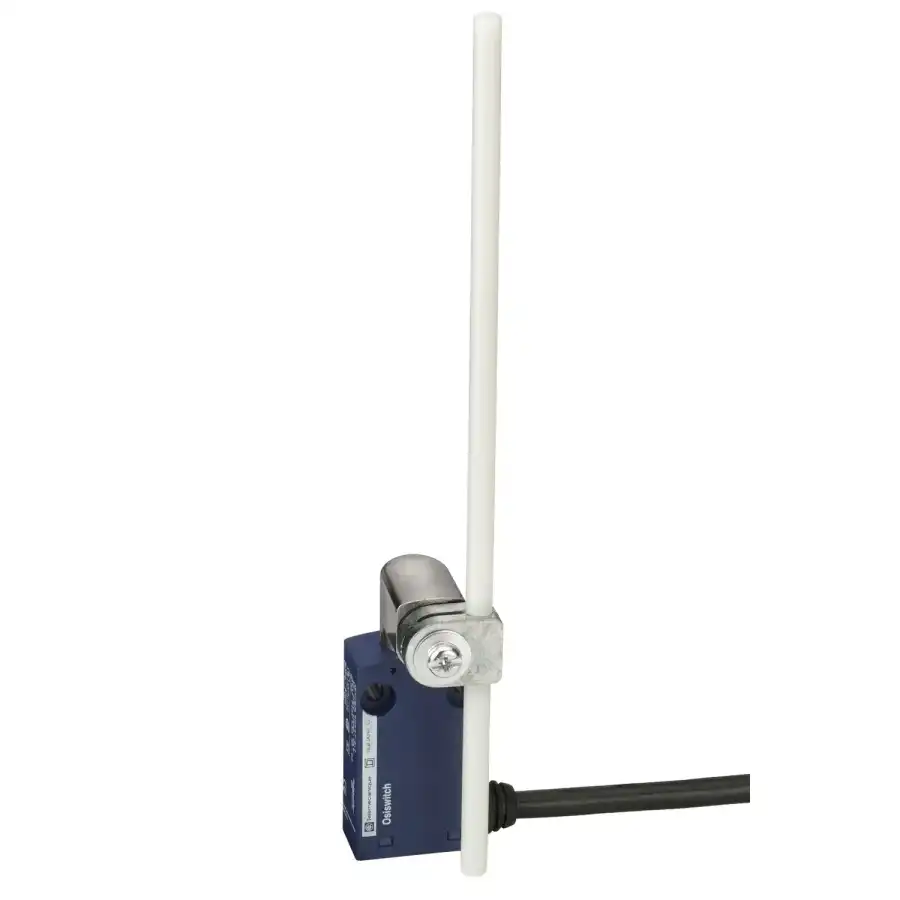

XCMN2159L1 - limit anahtarı, limit anahtarları XC Standart, XCMN, termoplastik yuvarlak çubuk kol 6 mm, 1NC+1 NO, ani , 1 m

Ürün Kodu : XCMN2159L1

Açıklamalar

Ana

Ürün serisi	Telemecanique Limit anahtarları XC Standardı
Seri adı	Standart biçim
Ürün ya da bileşen tipi	Limit anahtarı
Ürün grubu	XCMN
Sensör tasarımı	Minyatür
Gövde tipi	Sabit
Başlık tipi	Döner başlık
Malzeme	Plastik
Gövde malzemesi	Plastik
Başlık malzemesi	Zamak
Sabitleme Modu	Gövdeyle
Çalışma başlığının hareketi	Döner
Operatörün tipi	Yaylı dönüş yuvarlak çubuk manivelası thermoplastik yuvarlak çubuk 6 mm, U = 200 mm
Yaklaşım tipi	Yanal yaklaşım
Kutupların sayısı	2
Kontak tipi ve düzenleme	1 NK + 1 NA
Kontak işlemi	Ani hareketli

Tamamlayıcı

Anahtar çalıştırma	Hareketli parçalar aracılığıyla
Elektrikli bağlantı	Sabit kablo
Kablo uzunluğu	1 m
Kablo düzenleme	4 x 0,75 mm²
Tel yalıtım malzemesi	PvR
Kontak yalıtım biçimi	Zb
Pozitif açıklık	Olmadan
Minimum açma gücü	0,1 N
Maksimum çalıştırma hızı	1,5 m/s
Kontak kodu gösterimi	B300, AC-15 (Ue = 240 V), Ie = 1,5 A 'e uygunIEC 60947-5-1 ek A R300, DC-13 (Ue = 250 V), Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A
[Ui] nominal yalıtım voltajı	300 V (kirlilik derecesi 3) 'e uygunUL 508 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-5-1 300 V (kirlilik derecesi 3) 'e uygunCSA C22.2 No 14
Terminaller arasında maksimum direnç	25 MOhm 'e uygunIEC 60255-7 kategori 3
[Uimp] nominal darbe dayanım voltajı	4 kV 'e uygunIEC 60664 4 kV 'e uygunIEC 60947-1
Kisa devre korumasi	6 A kartuş sigorta, tip gG
Elektrik dayanıklılığı	5000000 cycles, DC-13, 120 V, 1 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 3 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 2 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
Mekanik dayanıklılık	5000000 cycles
Genişlik	30 mm
Yükseklik	232 mm
Derinlik	16 mm
Ürün ağırlığı	0,08 kg

Ortam

Darbe dayanımı	25 gn için 18 ms 'e uygunIEC 60068-2-27
Titreşim direnci	5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6
IP koruma derecesi	IP65 conforming to IEC 60529
IK koruma derecesi	IK04 conforming to IEC 62262
Elektrik çarpmasına karşı koruma sınıfı	Sınıf II 'e uygunIEC 61140 Sınıf II 'e uygunNF C 20-030
Nominal çalışma ortam sıcaklığı	-25…70 °C
Depolama ortam koşulları	-40…70 °C
Koruyucu bakım	TC
Ürün sertifikaları	UL CCC CSA
Standartlar	UL 508 CSA C22.2 No 14 IEC 60947-5-1 IEC 60204-1

Paketleme üniteleri

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu	Green Premium ürünü
EU RoHS Direktifi	Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi
RoHS exemption information	Evet
