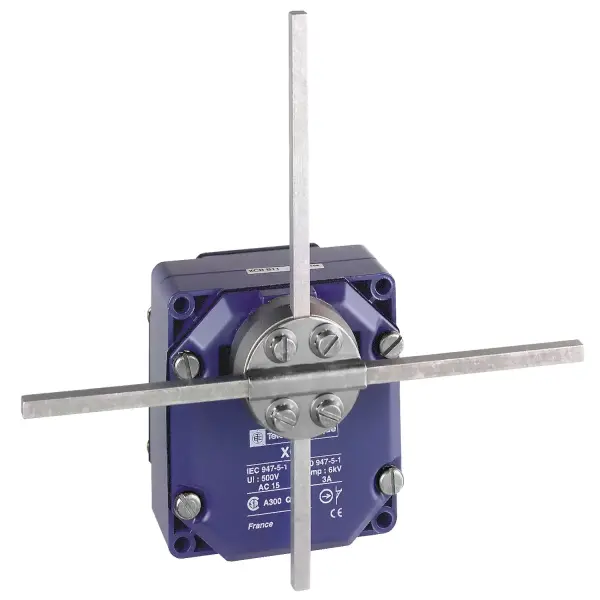

| Ana | Ürün serisi | OsiSense XC | | Seri adı | Özel biçim | | Ürün ya da bileşen tipi | Limit anahtarı | | Ürüne özel uygulama | Kaldırma ve mekanik işleme uygulamaları için | | Ürün grubu | XCR | | Sensör tasarımı | - | | Gövde tipi | Sabit | | Başlık tipi | Döner başlık | | Malzeme | Metal | | Sabitleme Modu | Gövdeyle | | Çalışma başlığının hareketi | Döner | | Operatörün tipi | Sabit çapraz çubuk manivela metal kare çubuk 6 mm | | Yaklaşım tipi | Yanal yaklaşım, 2 yön | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² | | Kutupların sayısı | 4 | | Kontak tipi ve düzenleme | 2 x (1 NK + 1 NA) | | Kontak işlemi | Ani hareketli | | Yön basina kontak blogu (kontrol devresi) | Yön başına 2 | | Pozitif açıklık | Ile | Tamamlayıcı | Gövde malzemesi | Çinko alaşım | | Anahtar çalıştırma | Hareketli parçalar aracılığıyla | | Kablo girişi | Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9…12 mm 'e uygunNF C 68-300 | | Kontak yalıtım biçimi | Zb | | Adımların sayısı | 1 | | Pozitif açıklık minimum torku | 0,7 N.m | | Minimum açma torku | 0,6 N.m | | Minimum çalıştırma hızı | 0,01 m/min | | Maksimum çalıştırma hızı | 1,5 m/s | | Maksimum hareket açısı | 90 ° -90 ° | | Kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunIEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 500 V (kirlilik derecesi 3) 'e uygunVDE 0110 300 V 'e uygunCSA C22.2 No 14 | | Terminaller arasında maksimum direnç | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Mekanik dayanıklılık | 10000000 cycles | | Genişlik | 85 mm | | Yükseklik | 95 mm | | Derinlik | 75 mm | | Ürün ağırlığı | 1,135 kg | | Terminallerin açıklaması ISO n°1 | (13-14)NO (21-22)NC | Ortam | Darbe dayanımı | 68 gn 'e uygunIEC 60068-2-27 | | Titreşim direnci | 9 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | IP koruma derecesi | IP54 conforming to IEC 60529 | | Aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 | | Nominal çalışma ortam sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Koruyucu bakım | TC | | Ürün sertifikaları | CCC CSA | | Standartlar | IEC 60204-1 CSA C22.2 No 14 IEC 60947-5-1 IEC 60204-1 IEC 60947-5-1 NF C 79-130 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 8,400 cm | | Package 1 Width | 10,400 cm | | Package 1 Length | 20,600 cm | | Package 1 Weight | 1,050 kg | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 5 | | Package 2 Height | 15,000 cm | | Package 2 Width | 30,000 cm | | Package 2 Length | 40,000 cm | | Package 2 Weight | 5,787 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 80 | | Package 3 Height | 75,000 cm | | Package 3 Width | 60,000 cm | | Package 3 Length | 80,000 cm | | Package 3 Weight | 98,980 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Mercury free | Evet | | RoHS exemption information | Evet | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | Sözleşme garantisi |
