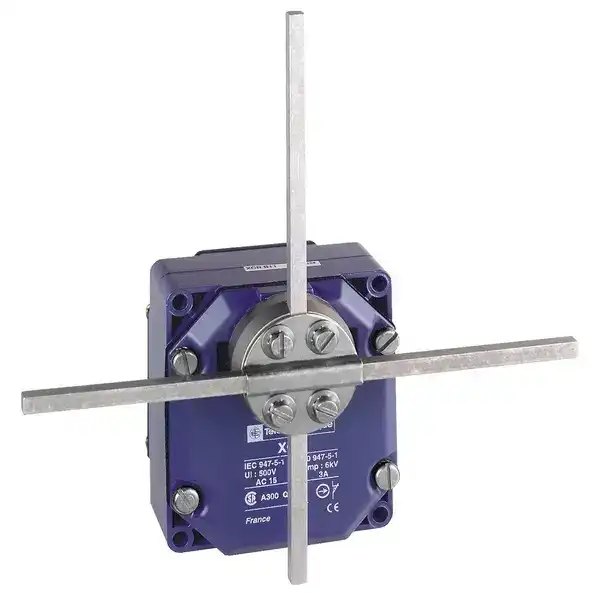

Ana | Ürün serisi | OsiSense XC | | Seri adı | Özel biçim | | Ürün ya da bileşen tipi | Limit anahtarı | | Ürüne özel uygulama | Kaldırma ve mekanik işleme uygulamaları için | | Ürün grubu | XCR | | Sensör tasarımı | - | | Gövde tipi | Sabit | | Başlık tipi | Döner başlık | | Malzeme | Metal | | Sabitleme Modu | Gövdeyle | | Çalışma başlığının hareketi | Döner | | Operatörün tipi | Sabit çapraz çubuk manivela metal kare çubuk 6 mm | | Yaklaşım tipi | Yanal yaklaşım, 2 yön | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm² | | Kutupların sayısı | 4 | | Kontak tipi ve düzenleme | 2 x (1 NK + 1 NA) | | Kontak işlemi | Yavaş kesen, önce açan sonra kapayan | | Yön basina kontak blogu (kontrol devresi) | Yön başına 1 | | Pozitif açıklık | Ile |
Tamamlayıcı | Gövde malzemesi | Çinko alaşım | | Anahtar çalıştırma | Hareketli parçalar aracılığıyla | | Kablo girişi | Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9…12 mm 'e uygunNF C 68-300 | | Kontak yalıtım biçimi | Zb | | Adımların sayısı | 1 | | Pozitif açıklık minimum torku | 0,7 N.m | | Minimum açma torku | 0,6 N.m | | Minimum çalıştırma hızı | 6 m/min | | Maksimum çalıştırma hızı | 1,5 m/s | | Maksimum hareket açısı | 90 ° -90 ° | | Kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunEN/IEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunEN/IEC 60947-5-1 ek A | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 500 V (kirlilik derecesi 3) 'e uygunVDE 0110 300 V 'e uygunCSA C22.2 No 14 | | Maximum resistance across terminals | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Mekanik dayanıklılık | 10000000 cycles | | Genişlik | 85 mm | | Yükseklik | 95 mm | | Derinlik | 75 mm | | Ürün ağırlığı | 1,135 kg | | Terminallerin açıklaması ISO n°1 | (21-22)NC (13-14)NO |
Ortam | Darbe dayanımı | 68 gn 'e uygunIEC 60068-2-27 | | Titreşim direnci | 9 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | IP koruma derecesi | IP54 'e uygunIEC 60529 | | Aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Koruyucu bakım | TC | | Ürün sertifikaları | CSA CCC | | Standartlar | EN 60947-5-1 IEC 60204-1 NF C 79-130 IEC 60947-5-1 CSA C22.2 No 14 EN 60204-1 |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 12,0 cm | | Package 1 Width | 9,0 cm | | Package 1 Length | 31,5 cm | | Package 1 Weight | 1,128 kg | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 3 | | Package 2 Height | 15,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 3,881 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 48 | | Package 3 Height | 77,0 cm | | Package 3 Width | 80,0 cm | | Package 3 Length | 60,0 cm | | Package 3 Weight | 70,596 kg |
