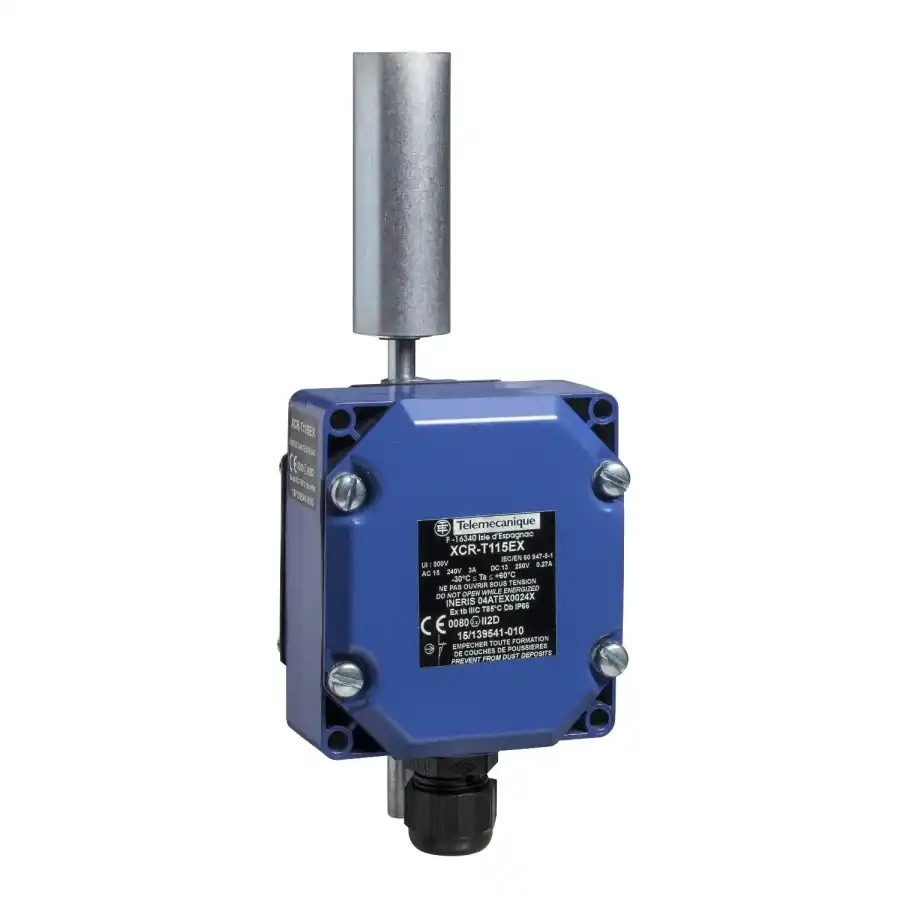

Ana Ürün serisi | OsiSense ATEX D | Seri adı | Özel biçim | Ürün ya da bileşen tipi | Limit anahtarı | Ürüne özel uygulama | Konveyör kayış kayması izleme için | Ürün grubu | XCR | Gövde tipi | Sabit | Başlık tipi | Döner başlık | Malzeme | Metal | Sabitleme Modu | Gövdeyle | Çalışma başlığının hareketi | Döner | Operatörün tipi | Yaylı dönüş makarası çinko kaplı çelik manivelalı | Anahtar çalıştırma | Konveyör bandı aracılığıyla | Yaklaşım tipi | Yanal yaklaşım, 2 yön | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm² | Kablo girişi sayısı | 1 yivli giriş için Pg 13.5 kablo rakoru (dahil) 9…12 mm | Kutupların sayısı | 2 | Kontak tipi ve düzenleme | 2 x 1 K/A | Kontak yalıtım biçimi | Za | Kontak işlemi | Ani hareketli | Adımların sayısı | 2 | Yön basina kontak blogu (kontrol devresi) | Yön başına 1 | Pozitif açıklık | Ile | Minimum açma torku | 1 N.m | Maksimum çalıştırma hızı | 1,5 m/s | IP koruma derecesi | IP65 conforming to IEC 60529 | Tamamlayıcı Gövde malzemesi | Çinko alaşım | Minimum çalıştırma hızı | 0,01 m/min | Açma açısı | 10 ° için hata sinyalleme 18 ° için konveyör bandının durdurulması | Maksimum hareket açısı | -90 ° 90 ° | Kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunIEC 60947-5-1 A300, AC-15 (Ue = 240 V), Ie = 3 A 'e uygunIEC 60947-5-1 ek A Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunIEC 60947-5-1 Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V 'e uygunNF C 20-040 grup C 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 500 V (kirlilik derecesi 3) 'e uygunVDE 0110 | Terminaller arasında maksimum direnç | 25 MOhm 'e uygunIEC 60255-7 kategori 3 25 MOhm 'e uygunNF C 93-050 yöntem A | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 | Kisa devre korumasi | 10 A kartuş sigorta, tip gG | Elektrik dayanıklılığı | 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C | Mekanik dayanıklılık | 300000 cycles | İşaretleme | II2 D-Ex tb IIIC T85°C Db IP66/67 | Genişlik | 85 mm | Yükseklik | 95 mm | Derinlik | 75 mm | Ortam Darbe dayanımı | 30 gn için 18 ms 'e uygunIEC 60068-2-27 | Titreşim direnci | 9 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 60536 Sınıf I 'e uygunNF C 20-030 | Nominal çalışma ortam sıcaklığı | -20…60 °C | Koruyucu bakım | TC | Toz bölgesi | Bölge 21 - 22 | Ürün sertifikaları | INERIS 04ATEX0014X IEC-Ex INE 16.0048X | Standartlar | IEC 60079-31 IEC 60079-0 | Direktifler | 2014/34/EU - ATEX direktifi | Paketleme üniteleri Unit Type of Package 1 | PCE | Number of Units in Package 1 | 1 | Package 1 Height | 10,000 cm | Package 1 Width | 9,300 cm | Package 1 Length | 23,500 cm | Package 1 Weight | 1,295 kg | Unit Type of Package 2 | S03 | Number of Units in Package 2 | 8 | Package 2 Height | 30,000 cm | Package 2 Width | 30,000 cm | Package 2 Length | 40,000 cm | Package 2 Weight | 10,860 kg | Unit Type of Package 3 | P06 | Number of Units in Package 3 | 64 | Package 3 Height | 75,000 cm | Package 3 Width | 60,000 cm | Package 3 Length | 80,000 cm | Package 3 Weight | 95,380 kg | Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu | Green Premium ürünü | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | Mercury free | Evet | RoHS exemption information | Evet | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | Sözleşme garantisi |
