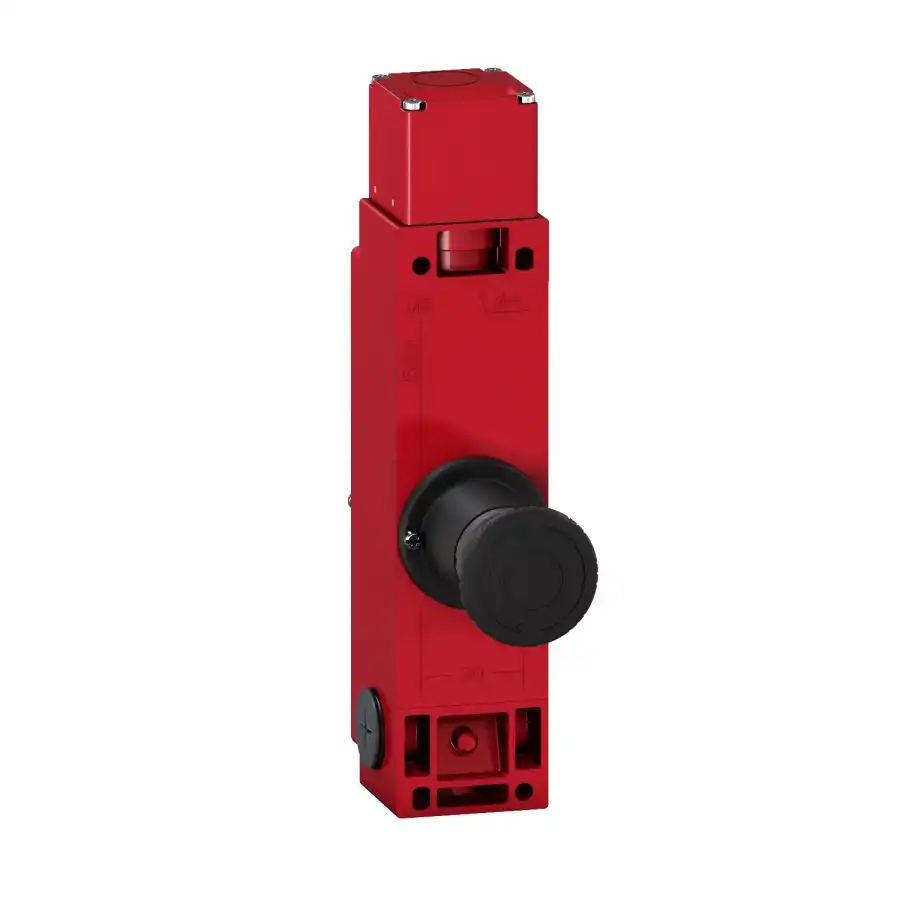

XCSLF3737412 - Emniyet anahtarı, Telemecanique Emniyet anahtarları XCS, metal XCSLF, 4 NC+2 NO, yavaş kesme, 3 giriş dişli M20, 24 V - 1

XCSLF3737412 - Emniyet anahtarı, Telemecanique Emniyet anahtarları XCS, metal XCSLF, 4 NC+2 NO, yavaş kesme, 3 giriş dişli M20, 24 V

Ürün Kodu : XCSLF3737412
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Ürün serisi Telemecanique Güvenlik anahtarları XCS
Ürün ya da bileşen tipi Güvenlik anahtarı
Bileşen adı XCSLF
Tasarım Ince
Malzeme Metal
Başlık tipi Anahtarla çalıştırılan torna başlık
Kontak tipi ve düzenleme 2 NK + 1 NA
Kontak işlemi Yavaş kesen, önce açan sonra kapayan
Solenoid kontak tipi ve düzenleme 2 NK + 1 NA (yavaş kesen, önce açan sonra kapayan)
Kablo girişi 3 giriş tapped için M20 x 1,5
Elektromanyetik kilitleme Enerji kesildiğinde kilitlenme ve solenoide enerji geldiğinde kilidin açılması
Mantar kafa butonuyla kaçış tahliyesi için serbest bırakmak üzere çevirin
[Us] solenoid rated supply voltage 24 V % - 15...10
Kablo dış çapı 7…13 mm
Elektrikli bağlantı Yaylı terminal, kelepçeleme kapasitesi: 1 x 1.5 mm² esnek veya katı kablo
Yaylı terminal, kelepçeleme kapasitesi: 13 mm çıplak uçlu 2 x 0,5 mm² esnek kablolar
Kutupların sayısı 3
Kilitleme seçenekleri tanımı Birbirine kilitlemeli, solenoidle kilitlemeyle
Yerel sinyalleme Aktüatör geri çekildi: 1 LED (turuncu)
Aktüatör yerleştirildi ve kilitlendi: 1 LED (yeşil)
Sinyalleme devre gerilimi 24 V
Tamamlayıcı
Pozitif açıklık NK kontak ile
Besleme gerilim tipi AC/DC
Besleme frekansı 50/60 Hz
Yük faktörü 1
Sinyalleme devre tipi AC/DC
Mekanik dayanıklılık 30000 cycles
Minimum çalıştırma hızı 0,01 m/s
Maksimum çalıştırma hızı 0,5 m/s
[Ie] nominal çalışma akımı 0,55 A -de 24 V, DC-13, R300 'e uygunIEC 60947-5-1
0,75 A -de 240 V, AC-15, C300 'e uygunIEC 60947-5-1
[Ithe] klasik muhafazalı termik akım 4 A
Maksimum yük akımı <= 15 A
[Ui] nominal yalıtım voltajı 300 V 'e uygunUL 508
300 V 'e uygunCSA C22.2 No 14
250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
[Uimp] nominal darbe dayanım voltajı 4 kV 'e uygunIEC 60947-5-1
Minimum anahtarlama akımı 10 mA 20 °C'de
Minimum anahtarlama gerilimi 17 V
Kisa devre korumasi 4 A kartuş sigortası tip gG (gl)
6 A tip hızlı çalışan
Maksimum aktüatör zorla geri çekme rtc 3000 N
Minimum fren direnci 20 N
Mekanik darbeye direnç 9,6 J bölmeye karşı
6,4 J bölme olmadan
Maksimum çalışma hızı 10 cyc/mn maksimum dayanıklılık için
Güvenlik seviyesi Kategori 4'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunISO 13849-1
PL = e değerine erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunISO 13849-1
SIL 3'e erişebilir 'e uygunIEC 61508
Güvenlik güvenilirlik verisi B10d = 5500000 20 yıllık verilen servis ömrü, mekanik veya kontak aşınması ile sınırlanır
Gövde malzemesi Zamak
Başlık malzemesi Zamak
Derinlik 113 mm
Yükseklik 205 mm
Genişlik 44 mm
Ürün ağırlığı 1,2 kg
Ortam
Standartlar UL 508
EN 1088/ISO 14119
IEC 62061
IEC 60204-1
CSA C22.2 No 14
IEC 60947-5-1
ISO 13849-1
Ürün sertifikaları CSA
TÜV
UL
Koruyucu bakım TC
Nominal çalışma ortam sıcaklığı -25…60 °C
Depolama ortam koşulları -40…70 °C
Titreşim direnci 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 10 gn için 11 ms 'e uygunIEC 60068-2-27
Elektrik çarpmasına karşı koruma sınıfı Sınıf I 'e uygunIEC 61140
IP koruma derecesi IP66 conforming to EN/IEC 60529 and EN/IEC 60947-5-1
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 5,8 cm
Package 1 Width 14,5 cm
Package 1 Length 22,5 cm
Package 1 Weight 1,406 kg
Unit Type of Package 2 S02
Number of Units in Package 2 4
Package 2 Height 15,0 cm
Package 2 Width 30,0 cm
Package 2 Length 40,0 cm
Package 2 Weight 6,451 kg
Unit Type of Package 3 PAL
Number of Units in Package 3 64
Package 3 Height 60,0 cm
Package 3 Width 80,0 cm
Package 3 Length 64,0 cm
Package 3 Weight 92,416 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
Mercury free Evet
RoHS exemption information
print Evet
Sözleşme garantisi
Garanti 18 months
