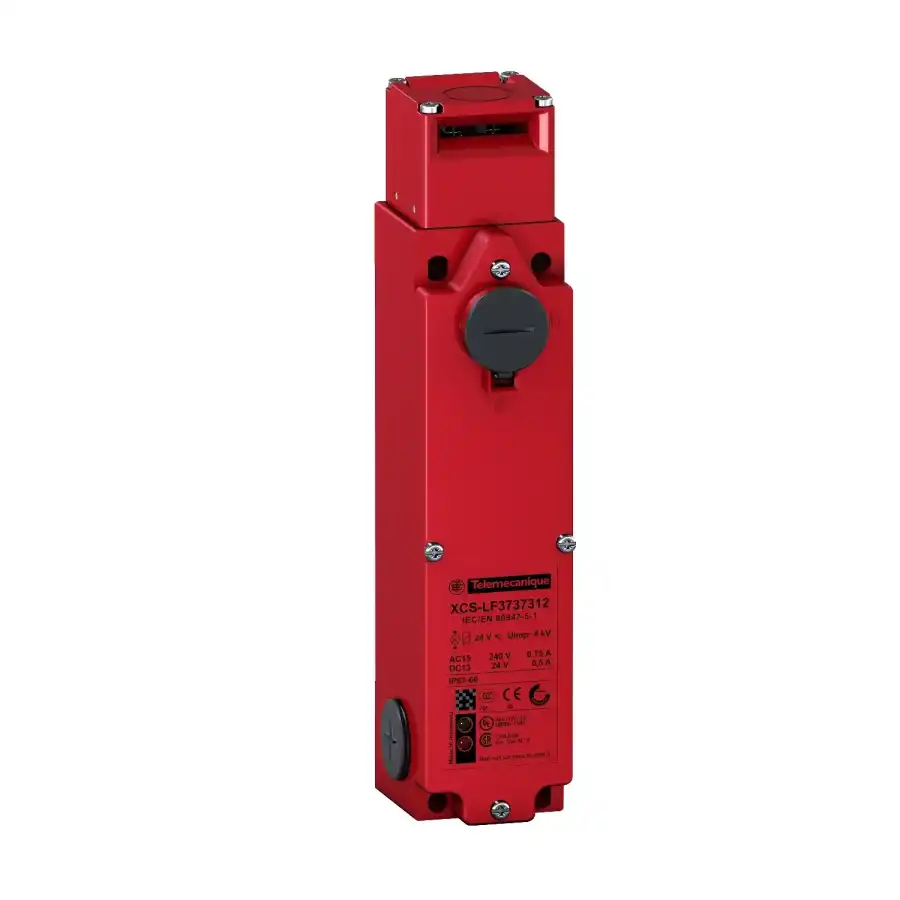

| Ana | Ürün serisi | Telemecanique Güvenlik anahtarları XCS | | Ürün ya da bileşen tipi | Güvenlik anahtarı | | Bileşen adı | XCSLF | | Tasarım | Ince | | Malzeme | Metal | | Başlık tipi | Anahtarla çalıştırılan torna başlık | | Kontak tipi ve düzenleme | 2 NK + 1 NA | | Kontak işlemi | Yavaş kesen, önce açan sonra kapayan | | Solenoid kontak tipi ve düzenleme | 2 NK + 1 NA (yavaş kesen, önce açan sonra kapayan) | | Kablo girişi | 3 giriş tapped için M20 x 1,5 | | Elektromanyetik kilitleme | Enerji geldiğinde kilitlenme ve solenoidin enerjisi kesildiğinde kilidin açılması | | [Us] solenoid rated supply voltage | 24 V % - 15...10 | | Kablo dış çapı | 7…13 mm | | Elektrikli bağlantı | Yaylı terminal, kelepçeleme kapasitesi: 1 x 1.5 mm² esnek veya katı kablo Yaylı terminal, kelepçeleme kapasitesi: 13 mm çıplak uçlu 2 x 0,5 mm² esnek kablolar | | Kutupların sayısı | 3 | | Kilitleme seçenekleri tanımı | Birbirine kilitlemeli, solenoidle kilitlemeyle | | Yerel sinyalleme | Aktüatör geri çekildi: 1 LED (turuncu) Aktüatör yerleştirildi ve kilitlendi: 1 LED (yeşil) | | Sinyalleme devre gerilimi | 24 V | Tamamlayıcı | Pozitif açıklık | NK kontak ile | | Besleme gerilim tipi | AC/DC | | Besleme frekansı | 50/60 Hz | | Yük faktörü | 1 | | Sinyalleme devre tipi | AC/DC | | Mekanik dayanıklılık | 1000000 cycles | | Minimum çalıştırma hızı | 0,01 m/s | | Maksimum çalıştırma hızı | 0,5 m/s | | [Ie] nominal çalışma akımı | 0,55 A -de 24 V, DC-13, R300 'e uygunIEC 60947-5-1 0,75 A -de 240 V, AC-15, C300 'e uygunIEC 60947-5-1 | | [Ithe] klasik muhafazalı termik akım | 4 A | | Maksimum yük akımı | <= 15 A | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 300 V 'e uygunCSA C22.2 No 14 250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 | | [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60947-5-1 | | Minimum anahtarlama akımı | 10 mA 20 °C'de | | Minimum anahtarlama gerilimi | 17 V | | Kisa devre korumasi | 4 A kartuş sigortası tip gG (gl) 6 A tip hızlı çalışan | | Maksimum aktüatör zorla geri çekme rtc | 3000 N | | Minimum fren direnci | 20 N | | Mekanik darbeye direnç | 9,6 J bölmeye karşı 6,4 J bölme olmadan | | Maksimum çalışma hızı | 10 cyc/mn maksimum dayanıklılık için | | Güvenlik seviyesi | Kategori 4'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunISO 13849-1 PL = e değerine erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunISO 13849-1 SIL 3'e erişebilir 'e uygunIEC 61508 | | Güvenlik güvenilirlik verisi | B10d = 5500000 20 yıllık verilen servis ömrü, mekanik veya kontak aşınması ile sınırlanır | | Gövde malzemesi | Zamak | | Başlık malzemesi | Zamak | | Derinlik | 51 mm | | Yükseklik | 205 mm | | Genişlik | 44 mm | | Ürün ağırlığı | 1,1 kg | Ortam | Standartlar | IEC 60947-5-1 CSA C22.2 No 14 ISO 13849-1 UL 508 IEC 62061 IEC 60204-1 EN 1088/ISO 14119 | | Ürün sertifikaları | CSA UL TÜV | | Koruyucu bakım | TC | | Nominal çalışma ortam sıcaklığı | -25…60 °C | | Depolama ortam koşulları | -40…70 °C | | Titreşim direnci | 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 10 gn için 11 ms 'e uygunIEC 60068-2-27 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 61140 | | IP koruma derecesi | IP66 conforming to EN/IEC 60529 and EN/IEC 60947-5-1 IP67 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 5,6 cm | | Package 1 Width | 7,5 cm | | Package 1 Length | 22,9 cm | | Package 1 Weight | 1,27 kg | | Unit Type of Package 2 | PAL | | Number of Units in Package 2 | 128 | | Package 2 Height | 60,0 cm | | Package 2 Width | 80,0 cm | | Package 2 Length | 128,0 cm | | Package 2 Weight | 162,816 kg | | Unit Type of Package 3 | S02 | | Number of Units in Package 3 | 8 | | Package 3 Height | 15,0 cm | | Package 3 Width | 30,0 cm | | Package 3 Length | 40,0 cm | | Package 3 Weight | 11,144 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Mercury free | Evet | | RoHS exemption information | Evet | Sözleşme garantisi |
