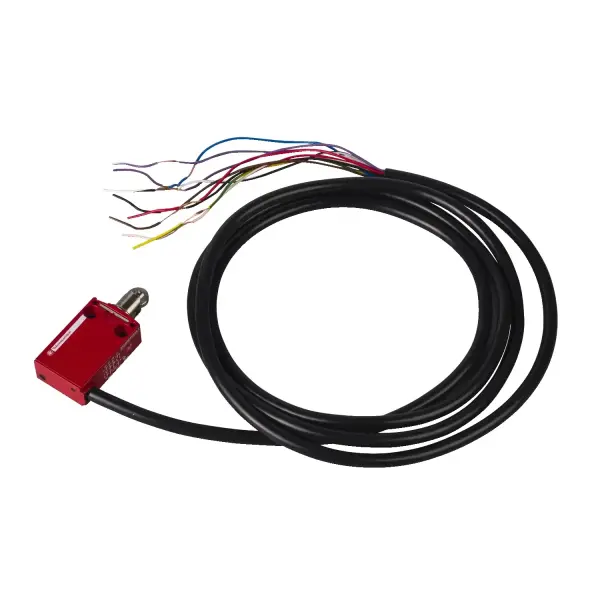

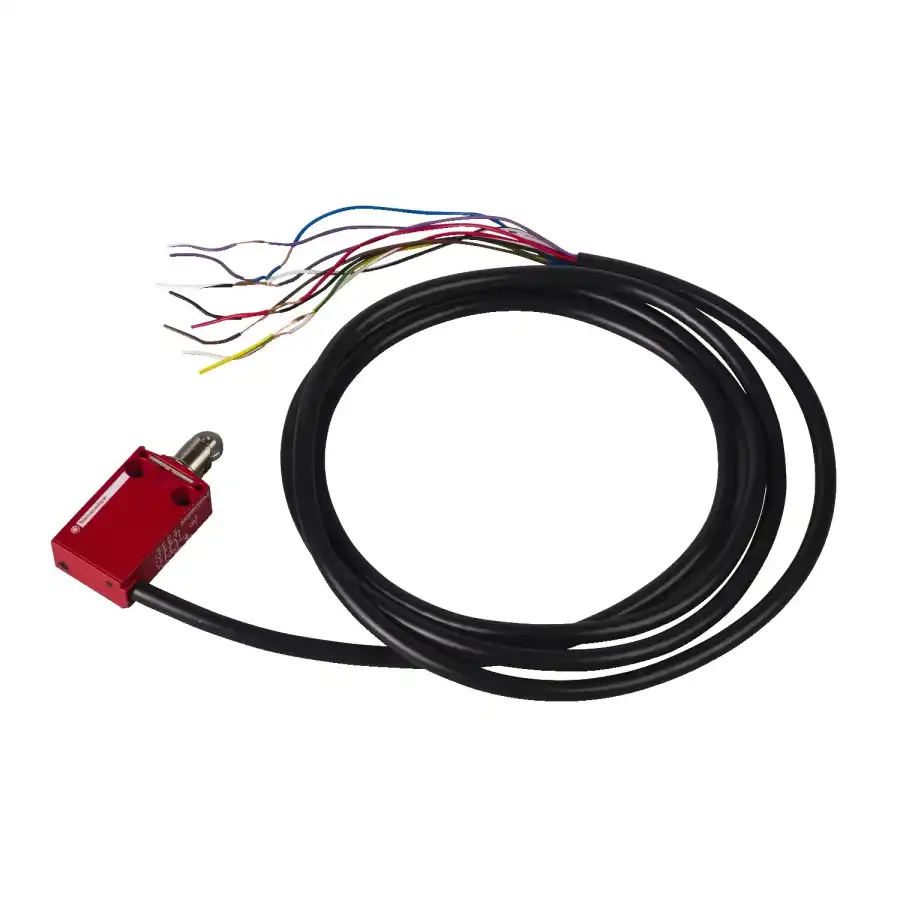

Ana | Ürün serisi | Telemecanique Güvenlik anahtarları XCS | | Ürün ya da bileşen tipi | Güvenlik limit anahtarı | | Bileşen adı | XCSM | | Tasarım | Minyatür | | Malzeme | Metal | | Başlık tipi | Pim başlığı | | Koruma teknolojisi | 5 loblu soket başlı güvenlik vidası ile sağlamlaştırılmış plastik koruyucu kapak | | Yaklaşım tipi | Yanal yaklaşım | | İşletme tipi | Makaralı pim | | Kontak tipi ve düzenleme | 1 NK + 1 NK + 1 NA + 1 NA | | Kontak işlemi | Ani hareketli |
Tamamlayıcı | Elektrikli bağlantı | Ön kablolu | | Kablo uzunluğu | 2 m | | Kablo düzenleme | 9 x 0,34 mm² | | Anahtar çalıştırma | 30° kam aracılığıyla | | Sabitleme Modu | Gövdeyle | | Kutupların sayısı | 4 | | Pozitif açıklık | NK kontak ile | | Mekanik dayanıklılık | 10000000 cycles | | Minimum açma gücü | 7 N | | Pozitif açıklık minimum gücü | 35 N | | Minimum çalıştırma hızı | 0,01 m/min | | Maksimum çalıştırma hızı | 0,5 m/s | | Kontak kodu gösterimi | B300, AC-15 (Ue = 240 V, Ie = 1,5 A) 'e uygunIEC 60947-5-1 B300, AC-15 (Ue = 240 V, Ie = 1,5 A) 'e uygunIEC 60947-5-1 ek A R300, DC-13 (Ue = 250 V, Ie = 0,1 A) 'e uygunIEC 60947-5-1 R300, DC-13 (Ue = 250 V, Ie = 0,1 A) 'e uygunIEC 60947-5-1 ek A | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-5-1 300 V 'e uygunCSA C22.2 No 14 | | [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60664 4 kV 'e uygunIEC 60947-1 | | Terminaller arasında maksimum direnç | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | | Kisa devre korumasi | 6 A kartuş sigortası tip gG (gl) | | Tekrarlama doğruluğu | Açma noktalarında 0,05 mm | | Gövde malzemesi | Zamak | | Başlık malzemesi | Zamak | | Derinlik | 16 mm | | Yükseklik | 70 mm | | Genişlik | 30 mm | | Ürün ağırlığı | 0,17 kg |
Ortam | Standartlar | IEC 60947-5-1 EN 1088 IEC 60204-1 UL 508 CSA C22.2 No 14 | | Ürün sertifikaları | UL CSA | | Güvenlik seviyesi | Kategori 4'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunISO 13849-1 PL = e değerine erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunISO 13849-1 SIL 3'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunIEC 61508 | | Güvenlik güvenilirlik verisi | B10d = 50000000 20 yıllık verilen servis ömrü, mekanik veya kontak aşınması ile sınırlanır | | Koruyucu bakım | TC | | Nominal çalışma ortam sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Titreşim direnci | 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 25 gn için 18 ms 'e uygunIEC 60068-2-27 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I Sınıf I 'e uygunIEC 61140 | | IP koruma derecesi | IP66 conforming to IEC 60529 IP67 conforming to IEC 60529 IP68 conforming to IEC 60529 | | IK koruma derecesi | IK06 conforming to IEC 62262 |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 2,5 cm | | Package 1 Width | 20,0 cm | | Package 1 Length | 26,0 cm | | Package 1 Weight | 268,0 g | | Unit Type of Package 2 | PAL | | Number of Units in Package 2 | 280 | | Package 2 Height | 60,0 cm | | Package 2 Width | 80,0 cm | | Package 2 Length | 280,0 cm | | Package 2 Weight | 119,28 kg | | Unit Type of Package 3 | S03 | | Number of Units in Package 3 | 35 | | Package 3 Height | 30,0 cm | | Package 3 Width | 30,0 cm | | Package 3 Length | 40,0 cm | | Package 3 Weight | 9,938 kg |
Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Mercury free | Evet | | RoHS exemption information | Evet |
