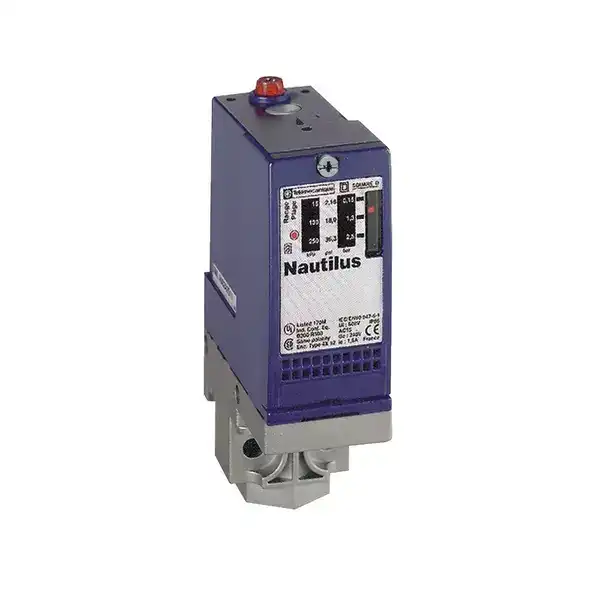

|  Ana  | Ürün serisi | Telemecanique Pressure sensors XM
 |  | Ürün ya da bileşen tipi | Elektromekanik basınç sensörü
 |  | Basınç sensör tipi | Elektromekanik basınç sensörü
 |  | Ürün grubu | XMLA
 |  | Pressure rating | 35 bar
 |  | Kontrollü sıvı | Hava (0…70 °C) Taze su (0…70 °C)
 Hidrolik yağ (0…70 °C)

 |  | Sıvı bağlantı türü | G 1/4 (dişi) 'e uygunISO 228
 |  | Elektrikli bağlantı | Vida kelepçeleri terminalleri, 1 x 0,5...2 x 2,5 mm² 1 konnektör Pg 13

 |  | AWG göstergesi | AWG 20...AWG 14
 |  | Kablo girişi | Kablo rakoru 9…13 mm
 |  | Kontak tipi ve düzenleme | 1 K/A
 |  | Ürüne özel uygulama | -
 |  | Çalışmanın basınç anahtarı tipi | 1 tek eşiğin algılaması
 |  | Elektrikli devre tipi | Kontrol devresi
 |  | Skala tipi | Sabit diferansiyel
 |  | Yerel ekran | Ile
 |  | Basınç yükselmesinde ayarlanabilir anahtarlama aralığı | 1,5…35 bar
 |  | Basınç düşüşünde ayarlanabilir anahtarlama aralığı | 0,25…33,75 bar
 |  | Maksimum izin verilen olağandışı basınç | 80 bar
 |  | Tahrip basıncı | 160 bar
 |  | Basınz aktüatörü | Diyafram
 |  | Sıvıyla temas eden malzemeler | Pirinç Nitril
 Çinko alaşım

 |  | Muhafaza malzemesi | Çinko alaşım
 |  | [In] nominal akım | 3 A, B300, AC-15 (Ue = 120 V) 'e uygunEN/IEC 60947-5-1 1,5 A, B300, AC-15 (Ue = 240 V) 'e uygunEN/IEC 60947-5-1
 0,1 A, R300, DC-13 (Ue = 250 V) 'e uygunEN/IEC 60947-5-1

 |
  Tamamlayıcı  | Düşük ayarda doğal diferansiyel | 1,25 bar (+/- 0,25 bar)
 |  | Yüksek ayarda doğal diferansiyel | 1,25 bar (+/- 0,25 bar)
 |  | Maksimum izin verilen basınç - döngü başına | 45 bar
 |  | Terminal bloğu tipi | 4 terminal
 |  | Maximum operating rate | 120 cyc/mn
 |  | Tekrarlama doğruluğu | 2 %
 |  | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1
 300 V 'e uygunCSA C22.2 No 14

 |  | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1
 |  | Yardımcı kontak çalışma | Ani hareketli
 |  | Kontak malzemesi | Gümüş kontaklar
 |  | Maximum resistance across terminals | 25 mOhm 'e uygunIEC 255-7 kategori 3 25 mOhm 'e uygunNF C 93-050 yöntem A

 |  | Kisa devre korumasi | 10 A kartuş sigorta, tip gG (gl)
 |  | Mekanik dayanıklılık | 5000000 cycles
 |  | Ayar | Harici
 |  | Yükseklik | 113 mm
 |  | Derinlik | 75 mm
 |  | Genişlik | 35 mm
 |  | Ürün ağırlığı | 0,695 kg
 |
  Ortam  | Standartlar | EN/IEC 60947-5-1 CSA C22.2 No 14
 CE
 UL 508

 |  | Ürün sertifikaları | LROS (Lloyds register of shipping) UL
 EAC
 CSA
 CCC
 BV

 |  | Koruyucu bakım | TC standart versiyon
 |  | Çalışma için ortam hava sıcaklığı | -25…70 °C
 |  | Depolama ortam koşulları | -40…70 °C
 |  | Çalışma konumu | Herhangi bir konum
 |  | Titreşim direnci | 4 gn[Alan](f =[Alan]30…500 Hz) 'e uygunIEC 60068-2-6
 |  | Darbe dayanımı | 50 gn 'e uygunIEC 60068-2-27
 |  | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 1140 Sınıf I 'e uygunIEC 536
 Sınıf I 'e uygunNF C 20-030

 |  | IP koruma derecesi | IP66 'e uygunEN/IEC 60529
 |
  Paketleme üniteleri  | Unit Type of Package 1 | PCE
 |  | Number of Units in Package 1 | 1
 |  | Package 1 Height | 4,2 cm
 |  | Package 1 Width | 12,5 cm
 |  | Package 1 Length | 8,5 cm
 |  | Package 1 Weight | 704,0 g
 |  | Unit Type of Package 2 | S02
 |  | Number of Units in Package 2 | 13
 |  | Package 2 Height | 15,0 cm
 |  | Package 2 Width | 30,0 cm
 |  | Package 2 Length | 40,0 cm
 |  | Package 2 Weight | 9,49 kg
 |
