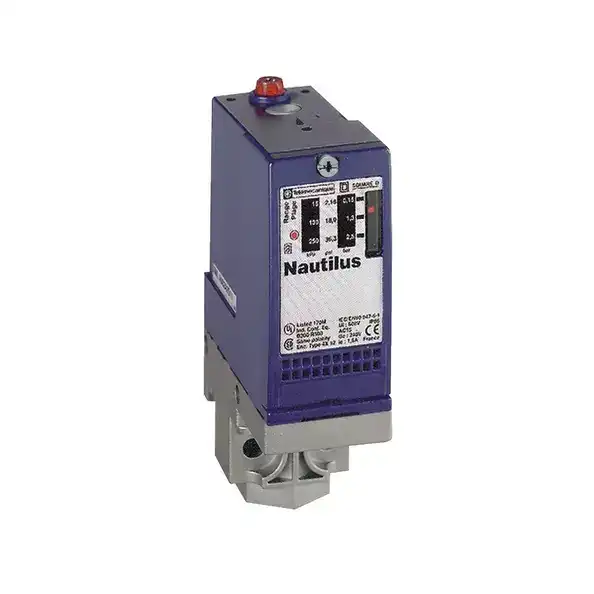

Ana | Ürün serisi | Telemecanique Pressure sensors XM | | Ürün ya da bileşen tipi | Elektromekanik basınç sensörü | | Basınç sensör tipi | Elektromekanik vakumlu sensör | | Ürün grubu | XMLA | | Pressure rating | -1 bar | | Kontrollü sıvı | Hava (0…70 °C) Taze su (0…70 °C) Hidrolik yağ (0…70 °C) | | Sıvı bağlantı türü | G 1/4 (dişi) 'e uygunISO 228 | | Elektrikli bağlantı | Vida kelepçeleri terminalleri, 1 x 0,5...2 x 2,5 mm² 1 konnektör Pg 13 | | AWG göstergesi | AWG 20...AWG 14 | | Kablo girişi | Kablo rakoru 9…13 mm | | Kontak tipi ve düzenleme | 1 K/A | | Ürüne özel uygulama | - | | Çalışmanın basınç anahtarı tipi | 1 tek eşiğin algılaması | | Elektrikli devre tipi | Kontrol devresi | | Skala tipi | Sabit diferansiyel | | Yerel ekran | Ile | | Basınç yükselmesinde ayarlanabilir anahtarlama aralığı | -0,76…-0,04 bar | | Basınç düşüşünde ayarlanabilir anahtarlama aralığı | -1…-0,28 bar | | Maksimum izin verilen olağandışı basınç | 9 bar | | Tahrip basıncı | 18 bar | | Basınz aktüatörü | Diyafram | | Sıvıyla temas eden malzemeler | 304L paslanmaz çelik Çinko alaşım Nitril | | Muhafaza malzemesi | Çinko alaşım | | [In] nominal akım | 3 A, B300, AC-15 (Ue = 120 V) 'e uygunEN/IEC 60947-5-1 1,5 A, B300, AC-15 (Ue = 240 V) 'e uygunEN/IEC 60947-5-1 0,1 A, R300, DC-13 (Ue = 250 V) 'e uygunEN/IEC 60947-5-1 |
Tamamlayıcı | Düşük ayarda doğal diferansiyel | 0,24 bar (+/- 0,05 bar) | | Yüksek ayarda doğal diferansiyel | 0,24 bar (+/- 0,05 bar) | | Maksimum izin verilen basınç - döngü başına | 5 bar | | Terminal bloğu tipi | 4 terminal | | Maximum operating rate | 120 cyc/mn | | Tekrarlama doğruluğu | 2 % | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 | | Yardımcı kontak çalışma | Ani hareketli | | Kontak malzemesi | Gümüş kontaklar | | Maximum resistance across terminals | 25 mOhm 'e uygunIEC 255-7 kategori 3 25 mOhm 'e uygunNF C 93-050 yöntem A | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG (gl) | | Mekanik dayanıklılık | 3000000 cycles | | Ayar | Harici | | Yükseklik | 113 mm | | Derinlik | 75 mm | | Genişlik | 35 mm | | Ürün ağırlığı | 0,685 kg |
Ortam | Standartlar | CSA C22.2 No 14 EN/IEC 60947-5-1 UL 508 CE | | Ürün sertifikaları | UL LROS (Lloyds register of shipping) CCC EAC CSA BV | | Koruyucu bakım | TC standart versiyon | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Çalışma konumu | Herhangi bir konum | | Titreşim direnci | 4 gn[Alan](f =[Alan]30…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 50 gn 'e uygunIEC 60068-2-27 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 1140 Sınıf I 'e uygunIEC 536 Sınıf I 'e uygunNF C 20-030 | | IP koruma derecesi | IP66 'e uygunEN/IEC 60529 |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 4,0 cm | | Package 1 Width | 12,0 cm | | Package 1 Length | 8,0 cm | | Package 1 Weight | 698,0 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 13 | | Package 2 Height | 15,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 9,278 kg |
