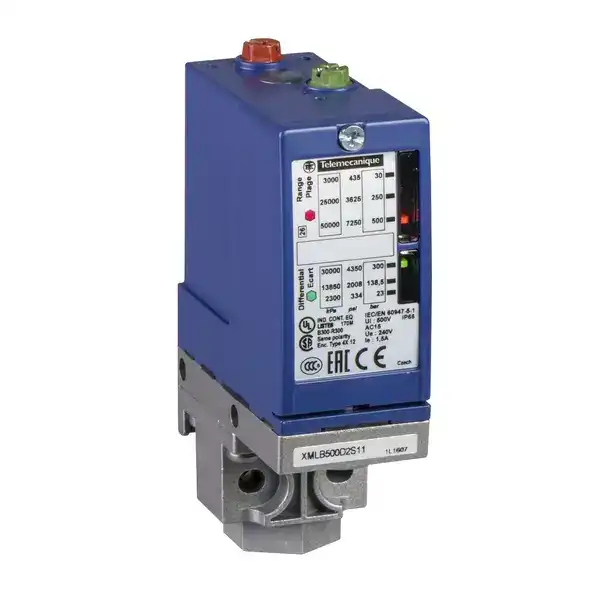

Ana | Ürün serisi | Telemecanique Pressure sensors XM | | Ürün ya da bileşen tipi | Elektromekanik basınç sensörü | | Basınç sensör tipi | Elektromekanik basınç sensörü | | Ürün grubu | XMLB | | Pressure rating | 300 bar | | Kontrollü sıvı | Hidrolik yağ (0…160 °C) | | Sıvı bağlantı türü | G 1/4 (dişi) 'e uygunISO 228 | | Elektrikli bağlantı | Vida kelepçeleri terminalleri, 1 x 0,5...2 x 2,5 mm² 1 konnektör Pg 13 | | AWG göstergesi | AWG 20...AWG 14 | | Kablo girişi | Kablo rakoru 9…13 mm | | Kontak tipi ve düzenleme | 1 K/A | | Ürüne özel uygulama | - | | Çalışmanın basınç anahtarı tipi | 2 eşik arasındaki düzenleme | | Elektrikli devre tipi | Kontrol devresi | | Skala tipi | Ayarlanabilir diferansiyel | | Yerel ekran | Ile | | Basınç yükselmesinde ayarlanabilir anahtarlama aralığı | 22…300 bar | | Basınç düşüşünde ayarlanabilir anahtarlama aralığı | 2,6…263 bar | | Yüksek ayarda maksimum olası diferansiyel | 200 bar | | Maksimum izin verilen olağandışı basınç | 675 bar | | Tahrip basıncı | 1350 bar | | Basınz aktüatörü | Piston | | Sıvıyla temas eden malzemeler | PTFE FPM, FKM Pirinç Çelik | | Muhafaza malzemesi | Çinko alaşım | | [In] nominal akım | 3 A, B300, AC-15 (Ue = 120 V) 'e uygunEN/IEC 60947-5-1 1,5 A, B300, AC-15 (Ue = 240 V) 'e uygunEN/IEC 60947-5-1 0,1 A, R300, DC-13 (Ue = 250 V) 'e uygunEN/IEC 60947-5-1 |
Tamamlayıcı | Düşük ayarda minimum olası diferansiyel | 19,4 bar (- 1,5 bar, + 1,7 bar) | | Yüksek ayarda minimum olası diferansiyel | 37 bar (- 1 bar, + 4 bar) | | Maksimum izin verilen basınç - döngü başına | 375 bar | | Terminal bloğu tipi | 4 terminal | | Maximum operating rate | 60 cyc/mn | | Tekrarlama doğruluğu | 2 % | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 | | Yardımcı kontak çalışma | Ani hareketli | | Kontak malzemesi | Gümüş kontaklar | | Maximum resistance across terminals | 25 mOhm 'e uygunIEC 255-7 kategori 3 25 mOhm 'e uygunNF C 93-050 yöntem A | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG (gl) | | Mekanik dayanıklılık | 3000000 cycles | | Ayar | Harici | | Yükseklik | 113 mm | | Derinlik | 75 mm | | Genişlik | 35 mm | | Ürün ağırlığı | 0,75 kg |
Ortam | Standartlar | CSA C22.2 No 14 EN/IEC 60947-5-1 CE UL 508 | | Ürün sertifikaları | CSA BV EAC LROS (Lloyds register of shipping) CCC UL | | Koruyucu bakım | TC standart versiyon | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Çalışma konumu | Herhangi bir konum | | Titreşim direnci | 4 gn[Alan](f =[Alan]30…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 50 gn 'e uygunIEC 60068-2-27 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 1140 Sınıf I 'e uygunIEC 536 Sınıf I 'e uygunNF C 20-030 | | IP koruma derecesi | IP66 'e uygunEN/IEC 60529 |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 4,2 cm | | Package 1 Width | 8,2 cm | | Package 1 Length | 11,6 cm | | Package 1 Weight | 786,0 g | | Unit Type of Package 2 | S02 | | Number of Units in Package 2 | 13 | | Package 2 Height | 15,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 10,533 kg |
