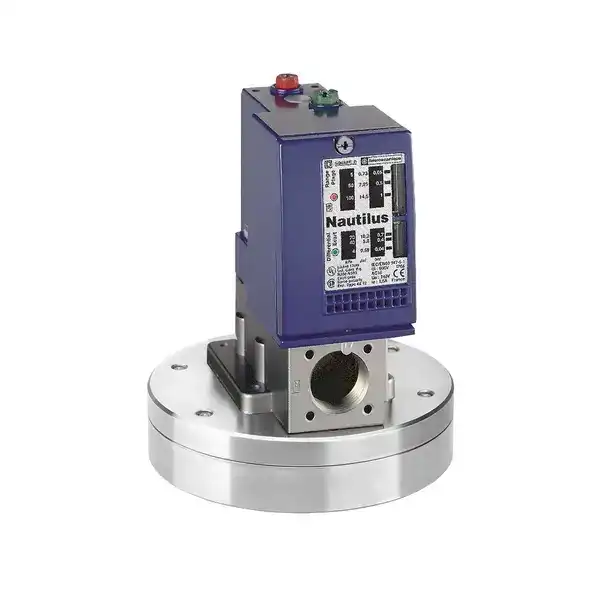

| Ana | Ürün serisi | Telemecanique Pressure sensors XM | | Ürün ya da bileşen tipi | Elektromekanik basınç sensörü | | Basınç sensör tipi | Elektromekanik basınç sensörü | | Ürün grubu | XMLC | | Pressure rating | 0,35 bar | | Kontrollü sıvı | Hava (0…160 °C) Hidrolik yağ (0…160 °C) | | Sıvı bağlantı türü | G 1/4 (dişi) 'e uygunISO 228 | | Elektrikli bağlantı | Vida kelepçeleri terminalleri, 1 x 0,5...2 x 2,5 mm² | | AWG göstergesi | AWG 20...AWG 14 | | Kablo girişi | Kablo rakoru 9…13 mm | | Kontak tipi ve düzenleme | 2 K/A | | Ürüne özel uygulama | 30 bar aşırı basınç | | Çalışmanın basınç anahtarı tipi | 2 eşik arasındaki düzenleme | | Elektrikli devre tipi | Kontrol devresi | | Skala tipi | Ayarlanabilir diferansiyel | | Yerel ekran | Ile | | Basınç yükselmesinde ayarlanabilir anahtarlama aralığı | 0,042…0,33 bar | | Basınç düşüşünde ayarlanabilir anahtarlama aralığı | 0,002…0,242 bar | | Yüksek ayarda maksimum olası diferansiyel | 0,23 bar | | Maksimum izin verilen olağandışı basınç | 37,5 bar | | Tahrip basıncı | 67,5 bar | | Basınz aktüatörü | Diyafram | | Sıvıyla temas eden malzemeler | 304L paslanmaz çelik FPM, FKM Çelik | | Muhafaza malzemesi | Çinko alaşım | | [In] nominal akım | 3 A, B300, AC-15 (Ue = 120 V) 'e uygunEN/IEC 60947-5-1 1,5 A, B300, AC-15 (Ue = 240 V) 'e uygunEN/IEC 60947-5-1 0,1 A, R300, DC-13 (Ue = 250 V) 'e uygunEN/IEC 60947-5-1 | Tamamlayıcı | Düşük ayarda minimum olası diferansiyel | 0,04 bar (+/- 20 mbar) | | Yüksek ayarda minimum olası diferansiyel | 0,088 bar (+/- 20 mbar) | | Maksimum izin verilen basınç - döngü başına | 30 bar | | Terminal bloğu tipi | 8 terminal | | Maximum operating rate | 120 cyc/mn | | Tekrarlama doğruluğu | 2 % | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1 300 V 'e uygunCSA C22.2 No 14 | | [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 | | Yardımcı kontak çalışma | Eşzamanlı, ani hareketli | | Kontak malzemesi | Gümüş kontaklar | | Maximum resistance across terminals | 25 mOhm 'e uygunIEC 255-7 kategori 3 25 mOhm 'e uygunNF C 93-050 yöntem A | | Kisa devre korumasi | 10 A kartuş sigorta, tip gG (gl) | | Mekanik dayanıklılık | 2000000 cycles | | Ayar | Harici | | Yükseklik | 113 mm | | Derinlik | 85 mm | | Genişlik | 46 mm | | Ürün ağırlığı | 3,5 kg | Ortam | Standartlar | CE EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 | | Ürün sertifikaları | EAC UL CSA | | Koruyucu bakım | TC standart versiyon | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | | Çalışma konumu | Herhangi bir konum | | Titreşim direnci | 4 gn[Alan](f =[Alan]30…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 50 gn 'e uygunIEC 60068-2-27 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 1140 Sınıf I 'e uygunIEC 536 Sınıf I 'e uygunNF C 20-030 | | IP koruma derecesi | IP66 'e uygunEN/IEC 60529 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 15,500 cm | | Package 1 Width | 15,500 cm | | Package 1 Length | 16,000 cm | | Package 1 Weight | 2,918 kg | | Unit Type of Package 2 | P06 | | Number of Units in Package 2 | 24 | | Package 2 Height | 77,000 cm | | Package 2 Width | 60,000 cm | | Package 2 Length | 80,000 cm | | Package 2 Weight | 80,000 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
