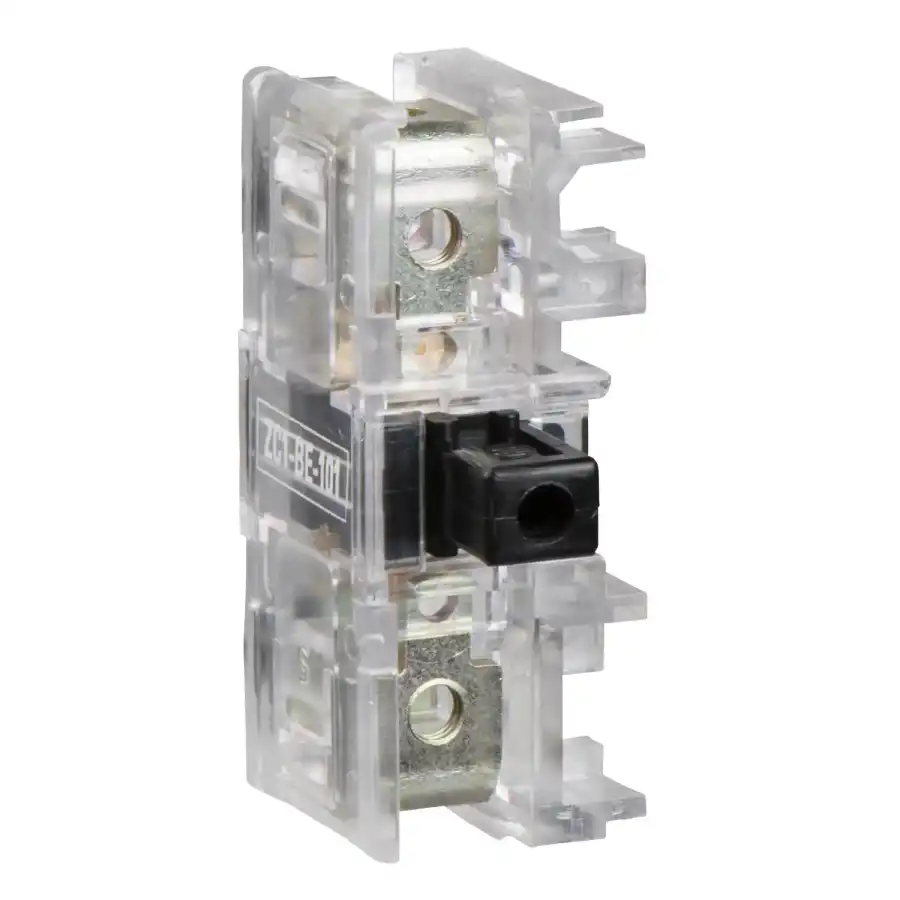

ZC1BE101 - kontak blok, Harmony XB4, buton ZC1, vidalı kelepçe terminalleri - 1

ZC1BE101 - kontak blok, Harmony XB4, buton ZC1, vidalı kelepçe terminalleri

Ürün Kodu : ZC1BE101
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Ürün serisi Harmony XB4
Ürün ya da bileşen tipi Kontak bloğu
Ürün grubu ZC1
Bölünemez miktar başına satış 1
IP koruma derecesi IP00 'e uygunIEC 60529
Kontak tipi ve düzenleme 1 NA
Kontak işlemi Yavaş kesen
Kontak kullanımı Standart
Bağlantılar - terminaller Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1
Tamamlayıcı
CAD genel genişliği 18 mm
CAD genel yüksekliği 42 mm
CAD genel derinliği 21 mm
Bağlantılar - terminaller Vida kelepçesi terminalleri
Ürün ağırlığı 0,016 kg
Pozitif açıklık Olmadan
Çalışma hareketi 2,3 mm (Elektrik durumu değişimi YOK)
4 mm (toplam hareket)
Çalışma gücü 2,3 N Elektrik durumu değişimi YOK
Mekanik dayanıklılık 1200000 cycles
Sıkma torku 0,8…1,2 N.m 'e uygunEN 60947-1
Vida başının şekli Slotlu ile uyumludur düz Ø 4 mm tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Kontak malzemesi Gümüş alaşım (Ag/Ni)
Kisa devre korumasi 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı 10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı 600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-1
[Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
Elektrik dayanıklılığı 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
Elektrik güvenilirliği IEC 60947-5-4 Λ < 10exp(-7) -de 5 V, 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Bloğun montajı Ön montaj
Ek bilgi Buton bileziği üzerine montaj
Ortam
Koruyucu bakım TC
Depolama ortam koşulları -40…70 °C
Nominal çalışma ortam sıcaklığı -25…70 °C
Titreşim direnci 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 1,5 cm
Package 1 Width 3,0 cm
Package 1 Length 4,0 cm
Package 1 Weight 16,0 g
Unit Type of Package 2 S01
Number of Units in Package 2 100
Package 2 Height 15 cm
Package 2 Width 15 cm
Package 2 Length 40 cm
Package 2 Weight 1,833 kg
