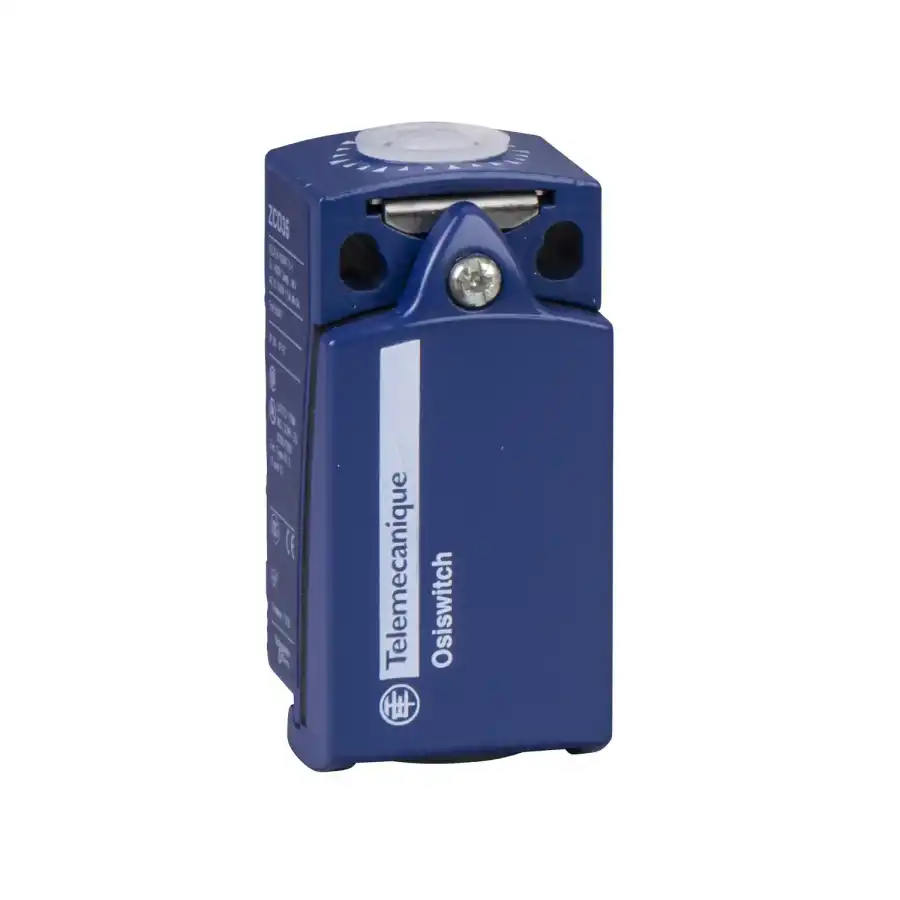

| Ana | Ürün serisi | Telemecanique Limit anahtarları XC Standardı | | Seri adı | Standart kompakt | | Ürün ya da bileşen tipi | Limit anahtarı gövdesi | | Ürün grubu | ZCD | | Tasarım | Kompakt | | Gövde tipi | Sabit | | Ilgili başlık | ZCE28 ZCEH0 ZCE10 ZCE08 ZCE07 ZCE67 ZCE64 ZCEH2 ZCE27 ZCE01 ZCE65 ZCE02 ZCE05 ZCE14 ZCE11 ZCE29 ZCE63 ZCE21 ZCE09 ZCE24 ZCE13 ZCE66 ZCE06 ZCE62 | | Gövde malzemesi | Zamak | | Kutupların sayısı | 3 | | Kontak tipi ve düzenleme | 2 NK + 1 NA | | Kontak işlemi | Ani hareketli | Tamamlayıcı | Ilgili bağlantı bileşeni | ZCDEP16 ZCDEP20 ZCDEG11 ZCDEG13 ZCDEF12 ZCDEN12 | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 0,75 mm² | | Kontak yalıtım biçimi | Zb | | Kontak malzemesi | Gümüş plakalı kontaklar | | Pozitif açıklık | Ile | | Minimum çalıştırma hızı | 0,01 m/s | | Kontak kodu gösterimi | R300, DC-13 (Ue = 250 V), Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A C300, AC-15 (Ue = 240 V), Ie = 0,75 A 'e uygunIEC 60947-5-1 ek A | | [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 300 V 'e uygunCSA C22.2 No 14 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 | | [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60664 4 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 6 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13 120 V, 1 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13 24 V, 3 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13 48 V, 2 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Genişlik | 31 mm | | Yükseklik | 65 mm | | Derinlik | 30 mm | Ortam | Ürün uyumluluğu | XCKD | | Çalışma için ortam hava sıcaklığı | -25…70 °C | | Depolama ortam koşulları | -40…70 °C | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 4,300 cm | | Package 1 Width | 4,200 cm | | Package 1 Length | 7,700 cm | | Package 1 Weight | 139,000 g | | Unit Type of Package 2 | S01 | | Number of Units in Package 2 | 27 | | Package 2 Height | 15,000 cm | | Package 2 Width | 15,000 cm | | Package 2 Length | 40,000 cm | | Package 2 Weight | 4,050 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Mercury free | Evet | | RoHS exemption information | Evet | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | Sözleşme garantisi |
