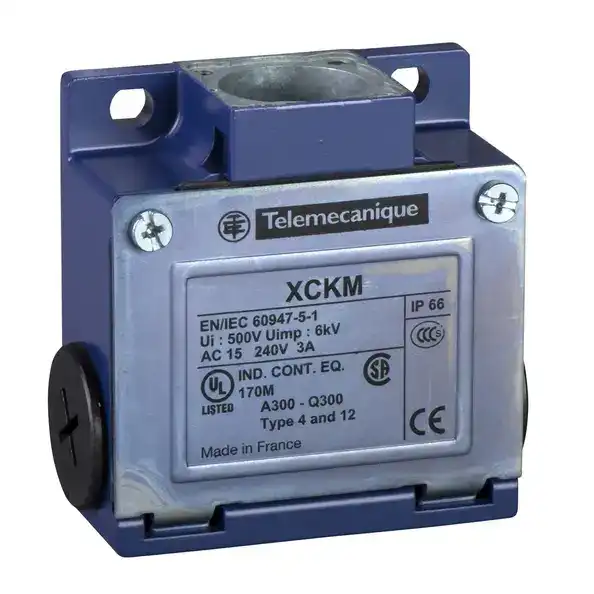

Ana | Ürün serisi | Telemecanique Limit switches XC Standard | | Seri adı | Standart biçim | | Ürün ya da bileşen tipi | Limit anahtarı gövdesi | | Ürün grubu | ZCKM | | Gövde tipi | Sabit | | Ürün uyumluluğu | XCKM | | Ilgili başlık | ZCKD23 ZCKD41 ZCKD109 ZCKD21 ZCKD06 ZCKD219 ZCKD029 ZCKD17 ZCKD02 ZCKD10 ZCKD08 ZCKD15 ZCKD05 ZCKD59 ZCKD239 ZCKD16 ZCKD81 ZCKD91 | | Gövde malzemesi | Metal | | Kablo girişi | M20 x 1,5 kablo rakoru için 3 giriş tapped | | Kutupların sayısı | 2 | | Kontak tipi ve düzenleme | 2 NA | | Kontak işlemi | Yavaş kesen, eşzamanlı | | Adımların sayısı | 1 1 konum | | Kontak malzemesi | Gümüş plakalı kontaklar |
Tamamlayıcı | Yerel ekran | Olmadan | | Elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm² | | Pozitif açıklık | Olmadan | | Minimum çalıştırma hızı | 6 m/min | | [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 ek A 0,27 A -de 250 V, DC-13, Q300 'e uygunEN/IEC 60947-5-1 ek A | | [Ithe] klasik muhafazalı termik akım | 10 A | | [Ui] nominal yalıtım voltajı | 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 için kontak bloğu 300 V 'e uygunCSA C22.2 No 14 için kontak bloğu 300 V 'e uygunUL 508 için kontak bloğu | | Maximum resistance across terminals | 0,25 mOhm 'e uygunIEC 60255-7 kategori 3 | | [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60664 4 kV 'e uygunIEC 60947-1 | | Kisa devre korumasi | 6 A kartuş sigorta, tip gG | | Elektrik dayanıklılığı | 5000000 cycles, DC-13 120 V, 2 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13 24 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13 48 V, 3 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | | Genişlik | 64 mm | | Yükseklik | 64 mm | | Derinlik | 30 mm | | Ürün ağırlığı | 0,21 kg | | Terminallerin açıklaması ISO n°1 | (21-22)NC (13-14)NO (33-34)NO |
Ortam | IP koruma derecesi | IP66 | | IK koruma sınıfı | IK05 | | Çalışma için ortam hava sıcaklığı | -25…70 °C için standart ortam | | Depolama ortam koşulları | -40…70 °C | | Çevresel özellik | Standart ortam |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 8,1 cm | | Package 1 Width | 3,2 cm | | Package 1 Length | 6,4 cm | | Package 1 Weight | 232,0 g | | Unit Type of Package 2 | S01 | | Number of Units in Package 2 | 20 | | Package 2 Height | 15,0 cm | | Package 2 Width | 15,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 4,815 kg |
